第 0 扇区

第 0 扇区，英文 $0^{th} Sector$ 。
因随着时间推移，功能发展，第0扇区因多种原因又被称为：

• MBR（Master Boot Record 或 Main Boot Record），主引导区记录
• Boot Sector 引导扇区
• Reserved Sector 保留扇区
• BPB (BIOS Parameter Block) BIOS参数块

Boot Sector 组成

在FAT32文件系统中，DBR（DOS Boot Record，也称为 Boot Sector 或 引导扇区）是文件系统的第0个扇区（扇区0，通常为512字节），存储了启动计算机所需的引导代码及文件系统的关键参数。

FAT32引导扇区在结构上与FAT16引导扇区非常相似，但是FAT32 BPB(BIOS Parameter Block)包含额外的字段。

下表描述了用FAT32文件系统格式化的卷的引导扇区的各个部分。

各字段介绍

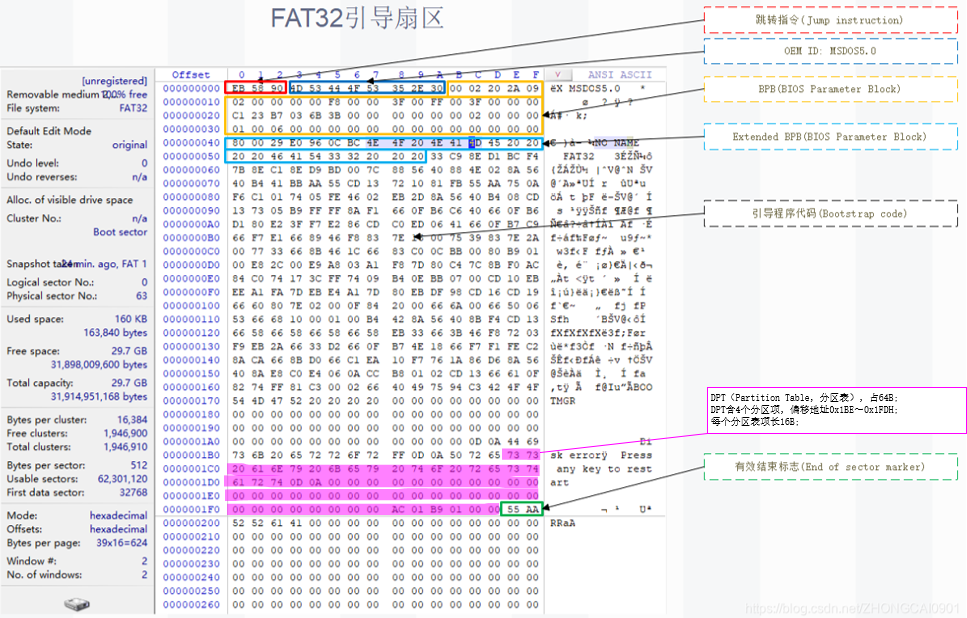

下面的示例演示了FAT32卷上的引导扇区的十六进制数据：

跳转指令：EB 58 90

0xEB：短跳转（Short Jump）操作码。
0x58：跳转的偏移量（十进制88），表示跳过88字节。
0x90：NOP（无操作指令，用于对齐）。
效果：CPU从0x00跳转到0x5A（0x00 + 0x58 + 2，跳转指令自身占2字节）。

其他可能值：0xE9 0xXX 0xXX
近跳转（Near Jump），占用3字节，跳转范围更大。

对于U盘此部分可以忽略。

BPB

下面两个表说明了FAT32卷的BPB和扩展的BPB的布局，示例值对应于FAT32卷上引导扇区的数据。

扩展BPB

通过上面 Boot Sector 表格,总结如下：

• 扇区字节数和每簇扇区数
  硬件扇区的大小为512Bytes，每个簇占用扇区数为32个扇区。
  即：1簇=32扇区， 1扇区=512B
• 保留扇区数
  我们可以通过保留扇区数可以找到FAT表的起始位置，FAT Table Start Address = 0x092A * 512 = 0x125400 Bytes。确实在地址0x125400位置找到了FAT表，如下：（后面还会详细分析FAT表）

• 总扇区数
  通过总扇区数可以计算得到SD卡的总容量大小：0x03B723C1 * 512 = 31914951168 Bytes

• 根目录 开始地址 ★★★
  根目录 开始地址的计算公式如下：
  根目录 开始地址 = [(保留扇区数) + (每 FAT 扇区数) * (FAT 数)] * 扇区字节数
  那么，本例计算：
  根目录 开始地址 = (0x092A + 0x00003B6B * 0x02) * 512 = 0x1000000 Bytes

DPT

DPT = Partition Table，分区表，占64B；
DPT含4个分区项，字节偏移地址为 0x1BE~0x1FD，每个分区项长16个字节；

每个DPT中16B的偏移地址及具体含义如下：（下图中的相对偏移地址的基地址为0x1BE）

注:上表中的超过1字节的数据都以实际数据显示，就是按高位到地位的方式显示。存储时是按低位到高位存储的。

分区表类型 (System ID)

注:
表格分为两列，分别显示分区类型编号和对应的分区类型描述
