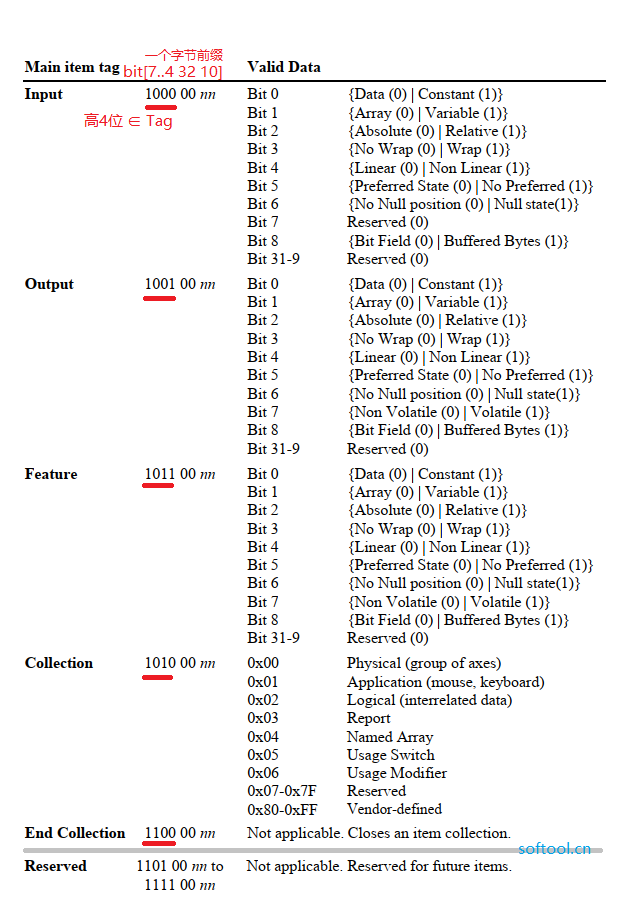

这张图详细说明了USB HID设备中主项的二进制编码格式。
主项是报告描述符中用于定义或分组数据字段的核心单元。

图中清晰地展示了主项的通用结构：

1. 一字节前缀：每个主项都以一个字节开头。
   一字节前缀的高4位（bTag）指明了主项的标签：

   • 1000：输入项
   • 1001：输出项
   • 1011：特征项
   • 1010：集合项
   • 1100：结束集合项（图中已说明）

2. 前缀低2位：前缀的低2位（nn）指定了后面跟随的“有效数据”的字节数。这个值可以是0、1、2或4，分别表示有效数据占0、1、2或4个字节。

3. 有效数据：前缀后面的字节是“有效数据”，它是一个位图，用来定义这个主项所代表的数据字段的详细属性。图中的表格解释了这些位的含义。

以“输入项 (Input)”为例，它的完整格式如下：

• 前缀：1000 00 nn
• 有效数据：紧随前缀的nn(b)个字节。图中的表格解释了这nn(b)个字节中每一位的含义：
  • Bit 0：数据/常数。0 = 数据，1 = 常数。
  • Bit 1：数组/变量。0 = 数组，1 = 变量。
  • Bit 2：绝对/相对。0 = 绝对坐标，1 = 相对坐标。
  • Bit 3：无卷绕/卷绕。0 = 无卷绕，1 = 卷绕。
  • Bit 4：线性/非线性。0 = 线性，1 = 非线性。
  • Bit 5：首选状态/无首选状态。0 = 首选状态，1 = 无首选状态。
  • Bit 6：无空位置/空位置。0 = 无空位置，1 = 空位置。
  • Bit 7：保留位。
  • Bit 8：位域/缓冲区。0 = 位域，1 = 缓冲区。
  • Bit 31-9：保留位。

输出项 (Output) 和特征项 (Feature) 的前缀和数据位定义与输入项类似，但它们的有效数据位中，Bit 0 和 Bit 4 有特殊的用途，图中用特定标注（如Vol/Arr等）做了区分。

集合项 (Collection) 的有效数据是1个字节，用来指定集合的类型，如图中所示：
前缀字节 0xA1 后面的那1个字节数据，就对应图中表格的第三、四列。它定义了这是一个什么性质的集合。

• 0x00 - 物理集合 (Physical)：将代表物理上相关联的多个数据项组合在一起。最常见的是将多个轴（如游戏杆的X轴、Y轴、Z轴、油门）组合起来，表示一个单一的物理控制设备。
• 0x01 - 应用集合 (Application)：定义设备的功能类别或用途。这是最常用的集合类型，用于向操作系统声明“这是一个什么设备”。
  • 示例：0x01 后面如果跟着鼠标相关的数据项（按键、移动），操作系统就知道这是一个鼠标；如果跟着键盘相关的数据项，就知道是键盘。
• 0x02 - 逻辑集合 (Logical)：将逻辑上相关联的数据项组合在一起，这些数据共同描述一个状态或实体。
  • 示例：一个数据项表示“按下Alt键”，另一个表示“按下Ctrl键”，将它们放在一个逻辑集合中，可以共同表示“Ctrl+Alt”这个组合键状态。
• 0x03 - 报告集合 (Report)：将一个完整的报告（即一组在主机和设备间一次性传输的数据包）定义为一个集合。在较新的HID规范中较少独立使用。
• 0x04 - 命名数组集合 (Named Array)：用于定义一组具有相同用途但不同索引的数据项。
  • 示例：键盘上的一排功能键 (F1-F12)，它们用途相同（都是功能键），但索引不同。
• 0x05 - 用法开关集合 (Usage Switch): 用于更高级的用途切换功能，相对少见。
• 0x06 - 用法修饰符集合 (Usage Modifier)：用于更高级的修饰功能，相对少见。
• 0x07-0x7F - 保留 (Reserved)：为未来的HID规范扩展预留。
• 0x80-0xFF - 供应商定义 (Vendor-defined)：设备制造商可以自定义集合类型，用于特定功能，通常需要配套的专用驱动程序才能识别。

结束集合项 (End Collection) 没有有效数据（nn=00），它只用一个字节前缀1100 00 00来标记一个集合的结束。
