版本：

目前主要有以下版本：

版本
导轨式 内置互感器版

说明书 - 图1
导轨式 外置闭口互感器版

说明书 - 图2

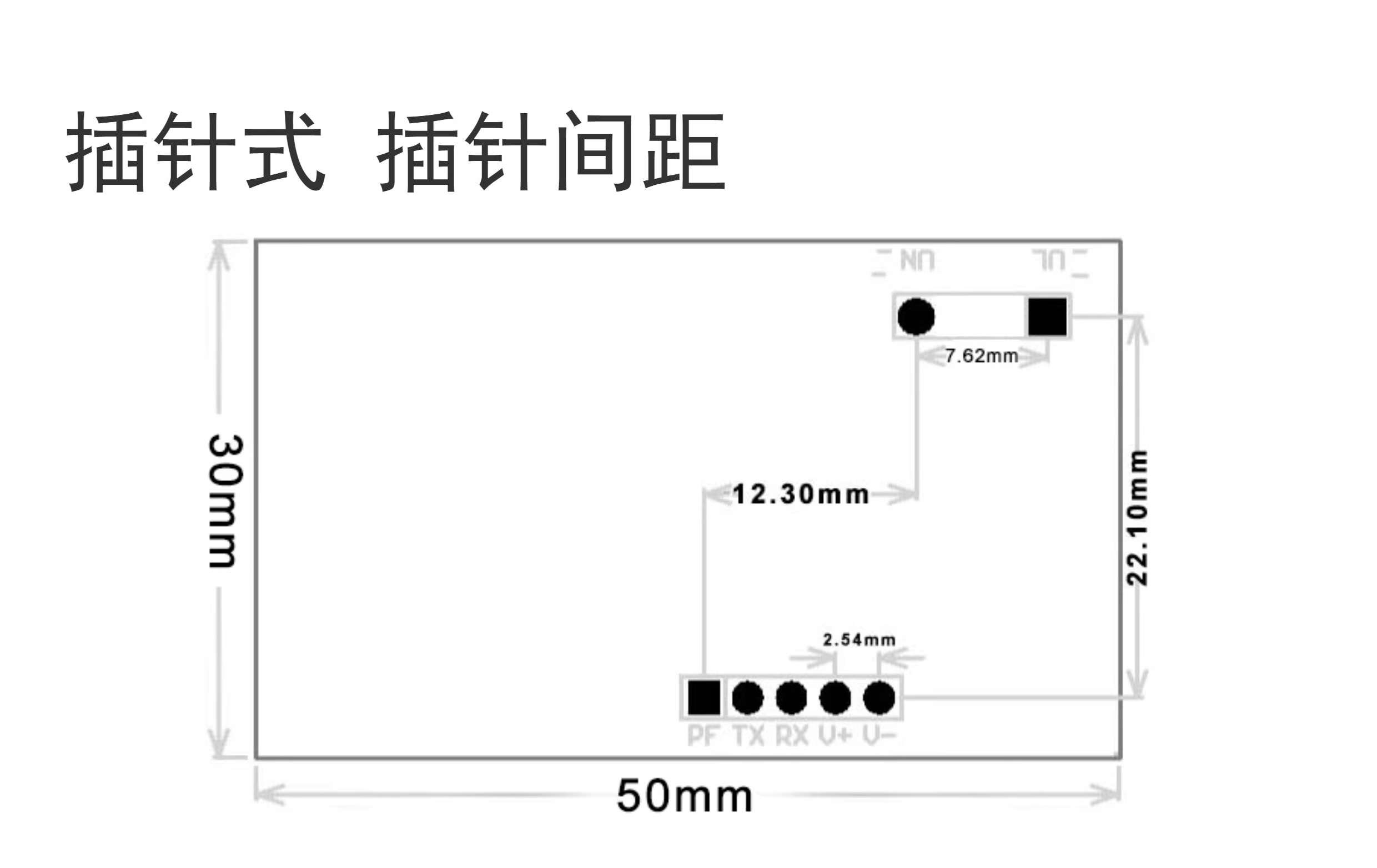

插针式 内置互感器版

说明书 - 图3
插针式 外置闭口互感器版

说明书 - 图4

说明书 - 图5
说明书 - 图6
说明书 - 图7
说明书 - 图8

注：

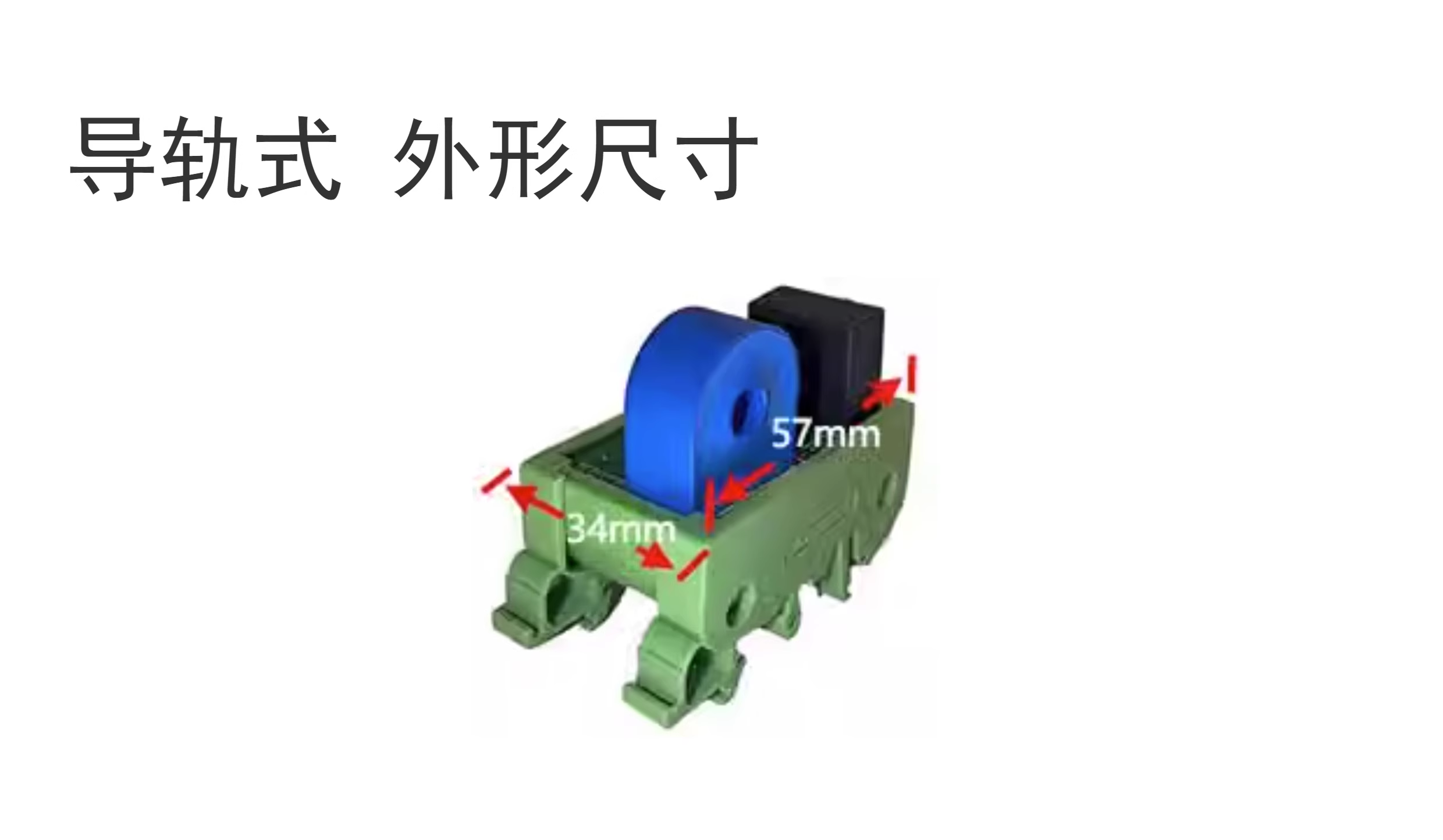

导轨内置互感器版 上下最低和最高间距约53mm
导轨外置闭口互感器版 上下最低和最高间距约46mm

技术参数

型号 FM0100 单位 备注
测量电压 50.0 ~ 450.0 V
测量电流 0.005 ~ 40.0 A
测量温度 芯片温度 °C
脉冲常数 6000 imp/kWh
最小电能变量 0.001 kWh
工作温度 -40~85 °C
通讯接口 Uart TTL
通讯规约 ModBus 和 DL/T-645-2007
通讯波特率 2400 ~ 19200 , 默认9600 bps
通讯格式 默认n,8,1
指示灯 无通讯时，间隔3s闪烁；
通讯时,不规则闪烁;
供电电源 DC 5.0V
应用场景 交流充电桩、交流电能监控设备

产品特点

  • 采集单相交流电参数，包括电压、电流、有功、功率因数、频率、芯片温度、电能等；
  • 双隔离采样，安全可靠;
  • 支持ModBus 和 DL/T 645-2007 双规约;
  • 电能数据掉电保存;

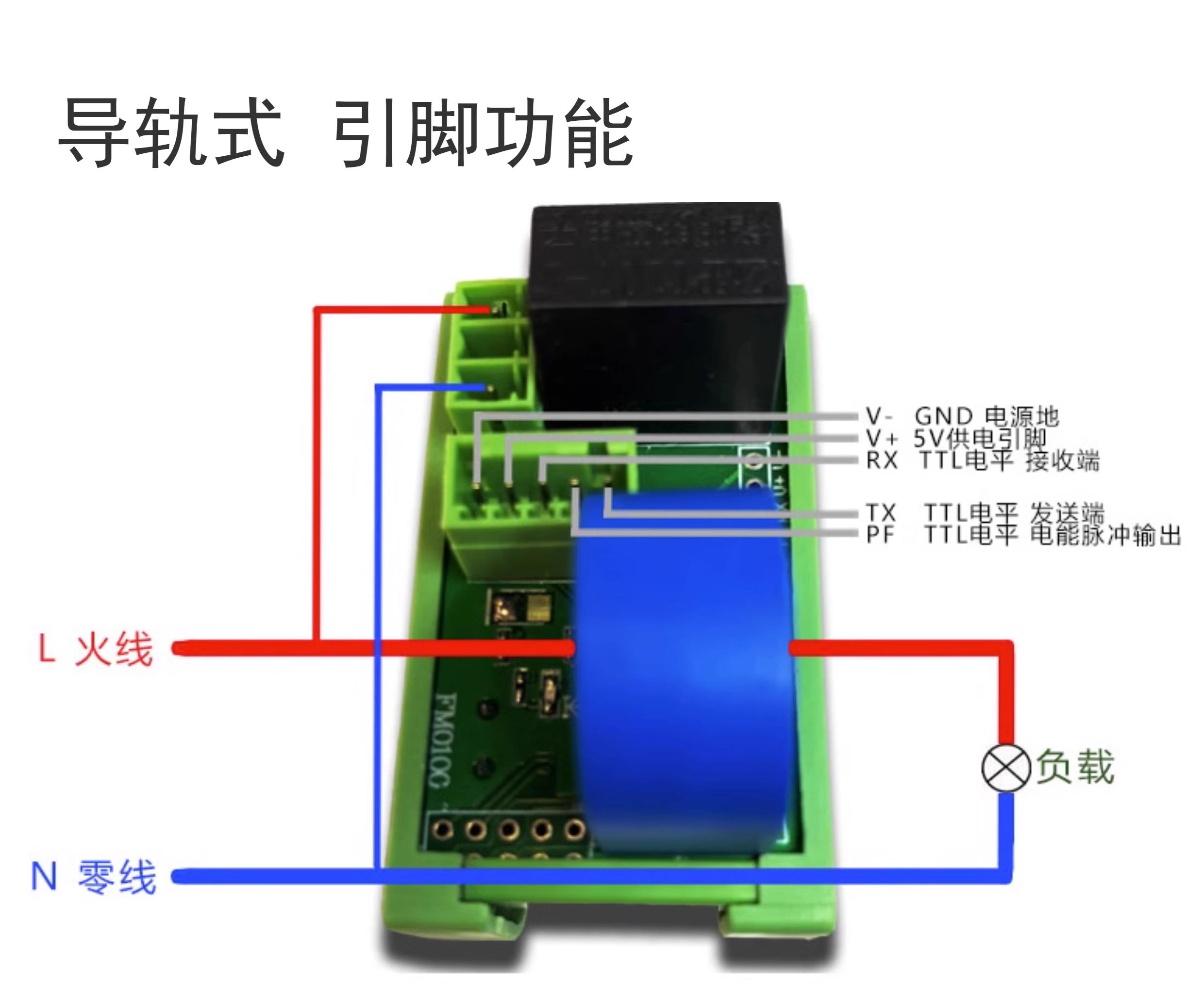

产品接线

标识 属性 说明
UL 火线 被测电压火线接线口
UN 零线 被测电压零线接线口
PF 输出 有功电能校验脉冲输出口，一般不需要接此脚
TX 输出 模块通讯TTL电平发送端
RX 输入 模块通讯TTL电平接收端
V+ DC+ 模块5V供电引脚
V- DC- GND 电源地

通讯协议

Modbus 通讯协议

帧格式:

设备地址 功能代码 数据段 CRC16校验码
1B 1B nB 2B(低字节在前)
  • 功能代码
功能代码 功能
03H 读一个或多个寄存器的值
10H 写一个或多个寄存器的值

寄存器列表:

序号 项目 寄存器地址 字长 读/写 数据类型及说明
1 电压 0048H 4 读 16 进制无符号数 单位=0.0001(V)
实际值= HEX2DEC(寄存器值) x 单位， 以下相同
2 电流 0049H 4 读 16 进制无符号数 单位=0.0001(A)
3 有功功率 004AH 4 读 16 进制无符号数 单位=0.0001(W)
4 有功电能 004BH 4 读
写0		 16 进制无符号数 单位=0.0001(kWh)
5 功率因数 004CH 4 读 16 进制无符号数 单位=0.001
6 二氧化碳排量 004DH 4 读 16 进制无符号数 单位=0.0001(Kg)
7 温度 004EH 4 读 16 进制无符号数 单位=0.01(℃)
8 频率 004FH 4 读 16 进制无符号数 单位=0.01(Hz)
21 地址及波特率 0004H 2 读
写		 16 进制
默认值为 0105H：(地址 01H 8,N,1,9600)
默认地址为 1

高字节代表地址， 范围 1~255 ， 0 为广播地址

低字节的高2位数据格式：
(00: 10 位数据 “8,N,1”) 无校验1位结束位
(01:11位数据 “8,E,1”) 偶校验1位结束位
(10:11位数据 “8,O,1”)
奇校验1位结束位
低字节的低4位为波特率：
3： 1200bps
4： 2400bps
5： 4800bps
6： 9600bps
7： 19200bps

通讯举例:

以下举例，假设模块地址为 1 ，通讯波特率 9600bps n,8,1

  • 使用1条命令查询上述8个项目

查询命令:

01 03 00 48 00 08 C4 1A

返回命令:

01 03 20 00 23 AB 68 00 01 07 02 00 F0 28 78 00 00 02 3B 00 00 03 E8 00 00 02 36 00 00 0E 6C 00 00 13 85 3C A3

命令解析：
//电压: 233.764
//电流：6.773
//频率：49.97
//功率：1573.9
//电能：0.0571
//功率因数：1.0
//温度：36.92
01 //当前模块地址
03 //功能代码: 0x03
20 //数据长度: 0x20=32 ，后面紧跟32B的数据
00 23 AB 68 //无符号整型 0x0023AB68=2337640 ，实际值=2337640*0.0001=233.764 V
00 01 07 02 //无符号整型 0x00010702=67330 ，实际值=67330*0.0001=6.733 A
00 F0 28 78 //无符号整型 0x00F02878=15739000 ，实际值=15739000*0.0001=1573.9 W
00 00 02 3B //无符号整型 0x0000023B=571 ，实际值=571*0.0001=0.0571 kWh
00 00 03 E8 //无符号整型 0x000003E8=1000 ，实际值=1000*0.001=1
00 00 02 36 //无符号整型 0x00000236=566 ，实际值=566*0.0001=0.0566 Kg
00 00 0E 6C //无符号整型 0x00000E6C=3692 ，实际值=3692*0.01=36.92 °C
00 00 13 85 //无符号整型 0x00001385=4997 ，实际值=4997*0.01=49.97 Hz
3C A3 //CRC校验码

  • 查询模块ModBus地址

查询命令:

00 03 00 01 00 04 14 18

返回命令:

//返回模块地址为 1
01 03 08 01 00 01 00 00 50 01 06 D4 49
  • 电能清零

查询命令:

01 10 00 4B 00 02 04 00 00 00 00 B6 2C

返回命令:

01 10 00 4B 00 02 31 DE

DL/T 645-2007 通讯协议

序号 定义(名称) 寄存器地址 字长 读/写 数据类型及说明
1 电压 02010100 2B 读 XXX.X
单位 0.1V
2 电流 02020100 3B 读 XXX.XXX
单位 0.001A
3 有功功率 02030000 3B 读 XX.XXXX
单位 0.0001kW
4 有功总电量 00000000 4B 读
写0		 XXXXXX.XX
单位 0.01KWh
6 功率因数 02060000 2B 读 X.XXX
单位 0.001
7 温度 02800007 2B 读 XXX.X
单位 0.1℃
8 频率 02800002 2B 读 XX.XX
单位 0.01Hz
9 地址 04000401 6B 读
写		 BCD码：
NNNNNNNNNNNN
10 波特率 04000703 1B 读
写		 16 进制无符号数
04： 1200bps
08： 2400bps
10： 4800bps
20： 9600bps
40： 19200bps

通讯举例:

以下举例，模块的DL/T 645地址为 202304062216 ，通讯波特率 9600bps n,8,1

  • 查询模块DLT645地址

查询命令:

68 00 00 00 00 00 00 68 13 00 E3 16

返回命令:

68 20 23 04 06 22 16 68 93 06 53 56 37 39 55 49 A5 16

注:
返回模块地址为 202304062216 , 以下举例均以该地址作为模块地址。

  • 读取电压

查询命令:

68 20 23 04 06 22 16 68 11 04 33 34 34 35 3A 16

返回命令:

68 20 23 04 06 22 16 68 91 08 33 34 34 35 A6 56 33 33 20 16

注:
U = 237.3 V

  • 读取电流

查询命令:

68 20 23 04 06 22 16 68 11 04 33 34 35 35 3B 16

返回命令:

68 20 23 04 06 22 16 68 91 08 33 34 35 35 B5 99 33 33 73 16

注:
I = 6.682 A

  • 读取有功功率

查询命令:

68 20 23 04 06 22 16 68 11 04 33 33 36 35 3B 16

返回命令:

68 20 23 04 06 22 16 68 91 08 33 33 36 35 AB 88 34 33 59 16

注:
P = 1557.80 W

  • 读取电能

查询命令:

 68 20 23 04 06 22 16 68 11 04 33 33 33 33 36 16

返回命令:

68 20 23 04 06 22 16 68 91 08 33 33 33 33 39 33 33 33 8C 16

注:
E = 0.0600 kW·h

  • 读取频率

查询命令:

68 20 23 04 06 22 16 68 11 04 34 33 B3 35 B9 16

返回命令:

68 20 23 04 06 22 16 68 91 08 34 33 B3 35 CA 7C 33 33 E9 16

注:
F = 49.97 Hz

  • 读取温度

查询命令:

68 20 23 04 06 22 16 68 11 04 3A 33 B3 35 BF 16

返回命令:

68 20 23 04 06 22 16 68 91 08 3A 33 B3 35 54 36 33 33 33 16

注:
T = 32.1 °C

协议定制

为适应客户现有运行系统，可提供具体的通讯协议内容，联系定制即可。

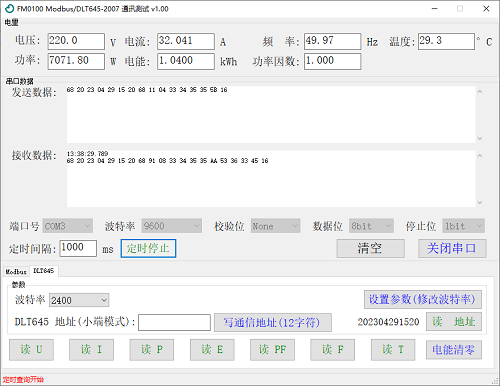

通讯测试软件

说明书 - 图9

注：
产品参数及外观仅供了解产品功能，技术参数与型号如有变动，恕不另行通知，敬请理解；
如有任何疑问，请及时沟通；
