1. IIC设备

i2c设备包含了名字、独有的资源等等一些驱动程序的硬件或自定义信息。通过platform_add_devices(platform_device_register)函数将定义的平台设备注册到内核中，用于匹配设备驱动。

内核在drivers\i2c\i2c-s3c2410.c目录中实现了s3c2416 i2c驱动，在mach-home2416.c中实现i2c设备。

static struct resources3c_i2c0_resource[] = {
       [0]= DEFINE_RES_MEM(S3C_PA_IIC, SZ_4K),
       [1]= DEFINE_RES_IRQ(IRQ_IIC),
};
struct platform_device s3c_device_i2c0 ={
       .name            = "s3c2410-i2c",
       .id          = 0,
       .num_resources    = ARRAY_SIZE(s3c_i2c0_resource),
       .resource       = s3c_i2c0_resource,
};
struct s3c2410_platform_i2cdefault_i2c_data __initdata = {
       .flags             = 0,
       .slave_addr    = 0x10,
       .frequency     = 100*1000,
       .sda_delay     = 100,
};
void __init s3c_i2c0_set_platdata(structs3c2410_platform_i2c *pd)
{
       structs3c2410_platform_i2c *npd;
       if(!pd) {
              pd= &default_i2c_data;
              pd->bus_num= 0;
       }
       npd= s3c_set_platdata(pd, sizeof(struct s3c2410_platform_i2c),
                            &s3c_device_i2c0);
       if(!npd->cfg_gpio)
             npd->cfg_gpio= s3c_i2c0_cfg_gpio;
}

在板级初始化函数home2416_machine_init ()中加入i2c平台数据,s3c_i2c0_set_platdata(NULL)，在static struct platform_device *home2416_devices[]板级平台设备列表中加入&s3c_device_i2c0，使i2c设备能够注册到内核中。

2. 内核配置

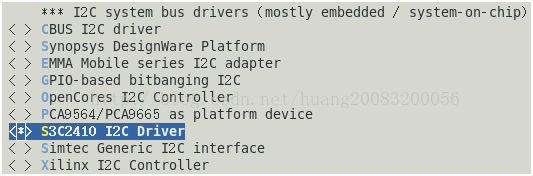

Linux内核配置支持i2c设备驱动，选中Device Drivers->I2C support->I2CHardware Bus support->S3C2410 I2C Driver。

3. 应用编程

cat/proc/devices可以知道i2c的主设备号为89，次设备号为0，在/dev目录中创建i2c设备文件。

mknod /dev/i2c-0 c 89 0

应用程序可以通过设备文件访问i2c，i2c应用测试代码i2c_test.c实现对eeprom at24cxx的读写。

#include "fcntl.h"
#include <stdio.h>
#include <stdlib.h>
#include <linux/i2c.h>
#include <linux/i2c-dev.h>
#include <sys/ioctl.h>
int main(void)
{
       unsignedchar addr;
       intret;
       intfd;
       inti;
       unsignedchar buf[9];
       fd= open("/dev/i2c-0", O_RDWR);
       if(fd == -1) {
              printf("Openi2c-0 failed\n");
              exit(1);
       }
       ret= ioctl(fd, I2C_TENBIT, 0); // 7 bit address
       if(ret == -1) {
              printf("IO1failed\n");
              close(fd);
              exit(1);
       }
       ioctl(fd,I2C_SLAVE_FORCE, 0x50); // at24c08 slave address 0x50(7 bit)
       ioctl(fd,I2C_TIMEOUT, 1);
       ioctl(fd,I2C_RETRIES, 2);
       buf[0]= 0x20; // write address
       buf[1]= 0x12; // write 8 bytes
       buf[2]= 0x34;
       buf[3]= 0x56;
       buf[4]= 0x78;
       buf[5]= 0x98;
       buf[6]= 0x76;
       buf[7]= 0x54;
       buf[8]= 0x32;
       ret= write(fd, buf, 9);
       if(ret == -1) {
              printf("Writefailed\n");
              close(fd);
              exit(1);
       }
       printf("write:");
       for(i=1; i<9; i++) {
              printf("%02x", buf[i]);
       }
       sleep(1);// wait done
       //read test
       ret= write(fd, buf, 1); // read address
       if(ret == -1) {
              printf("Writefailed\n");
              close(fd);
              exit(1);
       }
       ret= read(fd, buf, 8); // read 8 bytes
       if(ret == -1) {
              printf("Readfailed\n");
              close(fd);
              exit(1);
       }
       close(fd);
       printf("read:");
       for(i=0; i<8; i++) {
              printf("%02x", buf[i]);
       }
       return 0;
}

用arm-linux-gcc静态编译，使之生成arm cpu可执行的指令，并且可脱离任何库独立运行，arm-linux-gcc -static -o i2c_test i2c_test.c，生成i2c_test可执行文件。复制可执行文件到根文件系统，目标板启动后在目录输入./i2c_test即可执行。
