在早期的arm linux内核中，板级的细节信息使用代码的形式，存放在arch/arm目录中，这些板级代码只对相应的开发板有用，却被硬编码进linux内核，显然这不是一种好的方法。Device Tree是一种描述硬件的数据结构，它包含了板级硬件细节信息，通过Device Tree，可以把硬件信息传递给内核，而不需要再硬编码了。

1. s3c2416设备树

Linux内核已经完整支持s3c2416的设备树，基于s3c2416平台的目标板，可以不用更改内核代码，不同设备，不同的板级配置在Device Tree中实现。

1.1. 修改主目录Makefile

Makefile默认获取得是主机的架构以及编译环境，我们的内核是要运行在arm平台上，所以修改ARCH=arm，

  1. CROSS_COMPILE=arm-linux-

1.2. mach-s3c2416-dt.c

在mach-s3c24xx目录下已实现了s3c24xx系列的平台代码，其中mach-s3c2416-dt.c实现了基于s3c2416设备树的机器描述符定义。

Linux内核通过machine_desc结构体来控制系统体系架构相关部分的初始化，其通过DT_MACHINE_START/MACHINE_END宏定义进行描述。

  1. DT_MACHINE_START(S3C2416_DT,"Samsung S3C2416 (Flattened Device Tree)")
  2.      .dt_compat =s3c2416_dt_compat,
  3.      .map_io     =s3c2416_dt_map_io,
  4.      .init_irq      =irqchip_init,
  5.      .init_machine   = s3c2416_dt_machine_init,
  6. MACHINE_END

Linux内核在启动时会配对bootloader传递的dtb(device tree binary)，当配对到s3c2416_dt_compat，则获取s3c2416的机器描述符进行片上系统的初始化。从start_kernel()开始启动内核，按顺序调用machine_desc中的map_io()、init_irq()、init_machine()。

start_kernel()->setup_arch()->paging_init()->devicemaps_init()->map_io()实现调用s3c2416_dt_map_io ()，默认外设IO资源地址不在Linux内核空间(3G~4G)，需访问一些外设IO资源，可以在初始化页表时，静态映射IO资源空间到内核地址空间。

start_kernel()->init_IRQ()->init_irq()实现调用irqchip_init ()，该函数将查找__irqchip_of_table，匹配到Device Tree中的中断控制器，调用相应的初始化函数，把特定CPU的中断信息注册进内核中断子系统中，使内核能响应并处理相应的中断。对于s3c2416，在drivers\irqchip\irq-s3c24xx.c中声明了相应的中断控制器。

IRQCHIP_DECLARE(s3c2416_irq,”samsung,s3c2416-irq”, s3c2416_init_intc_of);

kernel_init()->kernel_init_freeable()->do_basic_setup()->do_initcalls()实现调用s3c2416_dt_machine_init ()，Linux在启动的最后会创建kernel_init进程，该进程中会初始化调用所有在”initcall”段的函数，arch_initcall(customize_machine)实现从customize_machine()中调用s3c2416_dt_machine_init()，该函数调用of_platform_populate()，把Device Tree中需要加载为device的device node转为platform device，用于匹配对应的设备驱动。

1.3. 内核配置

在Device Tree中实现板级的支持，在arch\arm\boot\dts目录，拷贝s3c2416-smdk2416.dts并命名成s3c2416-home2416.dts，作为HOME2416的板级配置，并在该目录Makefile文件中加入s3c2416-home2416.dts的设备树编译支持。

  1. dtb-$(CONFIG_ARCH_S3C24XX)+= \
  2.      s3c2416-smdk2416.dtb \
  3.      s3c2416-home2416.dts

我们基于s3c2410的配置文件进行配置，把arch\arm\configs文件夹中的s3c2410_defconfig拷贝到主目录，并命名成.config。

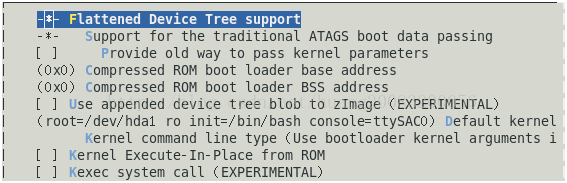

执行make menuconfig，进行Linux内核的配置。在Boot option下选择FlattenedDevice Tree support。

25_Linux设备树启动 - 图1

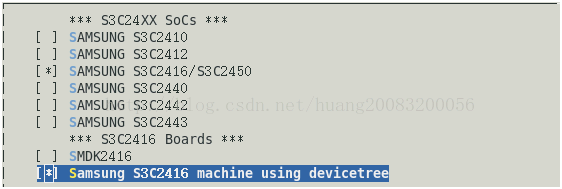

在System Type->SAMSUNG S3C24XX SoCs SupportSamsuug选择Samsung S3C2416 machine using devicetree。

25_Linux设备树启动 - 图2

1.4. 编译

执行make，进行编译，成功后会在arch\arm\boot目录下生成Image非压缩内核以及zImage压缩内核，在arch\arm\boot\dts目录中生成s3c2416-home2416.dtb的二进制设备树。

2. dts

dts即Device Tree Source设备树源码，它是一种ascii文本格式，可以用来描述硬件配置和系统运行参数。通过dtc(Device Tree Compiler)，可以将Device Tree源码编译成适合机器处理的dtb文件，即Device Tree binary。在系统启动的时候，bootloader可以把储存在外部设备的dtb加载到内存中，并在跳转执行内核的同时，把dtb的起始位置传递给内核，由内核对dtb进行处理。

Device Tree由一系列被命名的结点(node)和属性(property)组成，而结点本身可包含子结点，所谓属性，就是成对出现的name和value。linux内核设备驱动将会引用这些结点和属性。

此处以内核源码中s3c2416-smdk2416.dts为基础，加入了leds结点用于支持leds驱动，s3c2416-home2416.dts简单示例如下。

2.1. s3c2416-home2416.dts

.dts文件用于板级定义。

  1. /dts-v1/;
  3. #include<dt-bindings/gpio/gpio.h>
  4. #include"s3c2416.dtsi"
  6. / {
  7.        model = "HOME2416";
  8.        compatible = "samsung,s3c2416";
  9.        memory {
  10.             reg =  <0x30000000 0x4000000>;
  11.        };
  12.        chosen {
  13.             bootargs = "noinitrd root=/dev/mtdblock3 rootfstype=yaffs2 init=/init console=ttySAC0";
  14.        };
  16.        clocks {
  17.               compatible ="simple-bus";
  18.               #address-cells = <1>;
  19.               #size-cells = <1>;
  21.               xti: xti {
  22.                      compatible = "fixed-clock";
  23.                      clock-frequency =<12000000>;
  24.                      clock-output-names ="xti";
  25.                      #clock-cells = <0>;
  26.               };
  27.        };
  29.        leds {
  30.               compatible ="gpio-leds";
  31.               pinctrl-names ="default";
  32.               pinctrl-0 =<&gpio_leds>;
  34.               led-4 {
  35.                      label = "LED4";
  36.                      gpios = <&gpe 13 GPIO_ACTIVE_HIGH>;
  37.                      linux,default-trigger ="heartbeat";
  38.               };
  40.               led-7 {
  41.                      label = "LED7";
  42.                      gpios = <&gpe 12GPIO_ACTIVE_HIGH>;
  43.                      linux,default-trigger ="timer";
  44.               };
  45.        };
  46. };
  48. &pinctrl_0 {
  49.        gpio_leds: gpio-leds {
  50.               samsung,pins = "gpe-12","gpe-13";
  51.               samsung,pin-pud =<EXYNOS_PIN_PULL_NONE>;
  52.        };
  53. };
  56. &rtc {
  57.        status = "okay";
  58. };
  60. &sdhci_0 {
  61.        pinctrl-names = "default";
  62.        pinctrl-0 = <&sd1_clk>,<&sd1_cmd>,
  63.                      <&sd1_bus1>,<&sd1_bus4>;
  64.        bus-width = <4>;
  65.        cd-gpios = <&gpf 3 0>;
  66.        cd-inverted;
  67.        status = "okay";
  68. };
  70. &sdhci_1 {
  71.        pinctrl-names = "default";
  72.        pinctrl-0 = <&sd0_clk>,<&sd0_cmd>,
  73.                      <&sd0_bus1>,<&sd0_bus4>;
  74.        bus-width = <4>;
  75.        broken-cd;
  76.        status = "okay";
  77. };
  79. &uart_0 {
  80.        status = "okay";
  81.        pinctrl-names = "default";
  82.        pinctrl-0 = <&uart0_data>,<&uart0_fctl>;
  83. };
  85. &uart_1 {
  86.        status = "okay";
  87.        pinctrl-names = "default";
  88.        pinctrl-0 = <&uart1_data>,<&uart1_fctl>;
  89. };
  91. &uart_2 {
  92.        status = "okay";
  93.        pinctrl-names = "default";
  94.        pinctrl-0 = <&uart2_data>;
  95. };
  97. &uart_3 {
  98.        status = "okay";
  99.        pinctrl-names = "default";
  100.        pinctrl-0 = <&uart3_data>;
  101. };
  103. &watchdog {
  104.        status = "okay";
  105. };

a) dts可以分成多个文件，通过include进行包含。.dts包含板级的描述信息，.dtsi为头文件，描述一些片上系统级之类的通用信息。dts支持c预处理器，也可以包含c头文件。 b) “/”为根结点，model属性为板级名称，compatible属性用于匹配相应的平台，用于平台的初始化，对应machine_desc结构体中的.dt_compat。 c) memory结点定义了内存的地址以及大小。 d) chosen结点用来给内核传递参数，可以用bootargs定义linux内核启动时的命令行。 e) clocks结点compatible =”simple-bus”表示无需驱动的简单内存映射总线，它的子结点会被注册为platform device。 f) leds结点为针对HOME2416添加的leds驱动设备树描述。子结点用compatible属性来匹配相应的设备驱动，compatible = “gpio-leds”，即结点用来匹配”gpio-leds”驱动，该驱动文件为drivers\leds\Leds-gpio.c。可以在Documentation/devicetree/bindings目录查看结点和属性应该如何来描述设备的硬件细节的，例如”gpio-leds”对应的帮助文件为Documentation\devicetree\bindings\leds\leds-gpio.txt，可以从该文件了解leds结点应该如何描述。 当linux内核从Device Tree中注册了leds平台设备，需要匹配到对应的设备驱动，因此linux内核需要支持”gpio-leds”驱动，Device Drivers> LED Support > LED Trigger support选中LED Timer Trigger以及LED HeartbeatTrigger的支持。

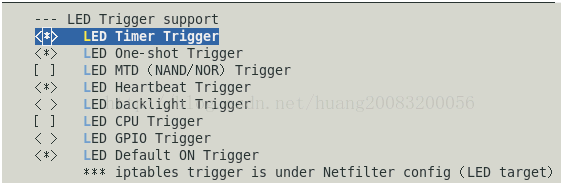

25_Linux设备树启动 - 图3

g) &pinctrl_0、&rtc、&sdhci_0、&uart_0等结点中，pinctrl_0、rtc、sdhci_0、uart_0为节点标号，通过”&”对相应的节点进行引用，如&rtc引用的是在s3c2416.dtsi文件中的rtc:rtc@57000000 {xxx}结点，实现后面定义的结点属性覆盖、添加进前面定义的结点属性中。 h) leds 、&sdhci_0pinctrl、&uart_0等结点中的pinctrl-0为对应设备的引脚复用配置，pinctrl子系统用于管理引脚的复用，pinctrl-names属性为引脚配置状态的名称，pinctrl-0属性为引脚配置列表。在设备probed时，”default”名称的pinctrl状态会自动应用。 i) &rtc、&sdhci_0、&watchdog等结点具有” status”属性，status = “okay”表示设备被使能，相应的device node才会转为platformdevice，并匹配对应的驱动。

2.2. s3c2416.dtsi

.dtsi为头文件，描述一些片上系统级之类的通用信息。

  1. #include <dt-bindings/clock/s3c2443.h>
  2. #include "s3c24xx.dtsi"
  3. #include "s3c2416-pinctrl.dtsi"
  5. / {
  6.        model ="Samsung S3C2416 SoC";
  7.        compatible ="samsung,s3c2416";
  8.        aliases {
  9.               serial3= &uart_3;
  10.        };
  12.        cpus {
  13.               #address-cells= <1>;
  14.               #size-cells= <0>;
  16.               cpu {
  17.                      compatible= "arm,arm926ej-s";
  18.               };
  19.        };
  21.        interrupt-controller@4a000000{
  22.               compatible= "samsung,s3c2416-irq";
  23.        };
  25.        clocks:clock-controller@0x4c000000 {
  26.               compatible= "samsung,s3c2416-clock";
  27.               reg =<0x4c000000 0x40>;
  28.               #clock-cells= <1>;
  29.        };
  31.        pinctrl@56000000{
  32.               compatible= "samsung,s3c2416-pinctrl";
  33.        };
  35.        timer@51000000{
  36.               clocks= <&clocks PCLK_PWM>;
  37.               clock-names= "timers";
  38.        };
  40.        uart_0: serial@50000000{
  41.               compatible= "samsung,s3c2440-uart";
  42.               clock-names= "uart", "clk_uart_baud2",
  43.                             "clk_uart_baud3";
  44.               clocks= <&clocks PCLK_UART0>, <&clocks PCLK_UART0>,
  45.                             <&clocksSCLK_UART>;
  46.        };
  48.        uart_1:serial@50004000 {
  49.               compatible= "samsung,s3c2440-uart";
  50.               clock-names= "uart", "clk_uart_baud2",
  51.                             "clk_uart_baud3";
  52.               clocks= <&clocks PCLK_UART1>, <&clocks PCLK_UART1>,
  53.                             <&clocksSCLK_UART>;
  54.        };
  56.        uart_2:serial@50008000 {
  57.               compatible= "samsung,s3c2440-uart";
  58.               clock-names= "uart", "clk_uart_baud2",
  59.                             "clk_uart_baud3";
  60.               clocks= <&clocks PCLK_UART2>, <&clocks PCLK_UART2>,
  61.                             <&clocksSCLK_UART>;
  62.        };
  64.        uart_3:serial@5000C000 {
  65.               compatible= "samsung,s3c2440-uart";
  66.               reg =<0x5000C000 0x4000>;
  67.               interrupts= <1 18 24 4>, <1 18 25 4>;
  68.               clock-names= "uart", "clk_uart_baud2",
  69.                             "clk_uart_baud3";
  70.               clocks= <&clocks PCLK_UART3>, <&clocks PCLK_UART3>,
  71.                             <&clocksSCLK_UART>;
  72.               status= "disabled";
  73.        };
  75.        sdhci_1:sdhci@4AC00000 {
  76.               compatible= "samsung,s3c6410-sdhci";
  77.               reg =<0x4AC00000 0x100>;
  78.               interrupts= <0 0 21 3>;
  79.               clock-names= "hsmmc", "mmc_busclk.0",
  80.                             "mmc_busclk.2";
  81.               clocks= <&clocks HCLK_HSMMC0>, <&clocks HCLK_HSMMC0>,
  82.                             <&clocksMUX_HSMMC0>;
  83.               status= "disabled";
  84.        };
  86.        sdhci_0:sdhci@4A800000 {
  87.               compatible= "samsung,s3c6410-sdhci";
  88.               reg =<0x4A800000 0x100>;
  89.               interrupts= <0 0 20 3>;
  90.               clock-names= "hsmmc", "mmc_busclk.0",
  91.                             "mmc_busclk.2";
  92.               clocks= <&clocks HCLK_HSMMC1>, <&clocks HCLK_HSMMC1>,
  93.                             <&clocksMUX_HSMMC1>;
  94.               status= "disabled";
  95.        };
  97.        watchdog:watchdog@53000000 {
  98.               interrupts= <1 9 27 3>;
  99.               clocks= <&clocks PCLK_WDT>;
  100.               clock-names= "watchdog";
  101.        };
  103.        rtc:rtc@57000000 {
  104.               compatible= "samsung,s3c2416-rtc";
  105.               clocks= <&clocks PCLK_RTC>;
  106.               clock-names= "rtc";
  107.        };
  109.        i2c@54000000{
  110.               compatible ="samsung,s3c2440-i2c";
  111.               clocks= <&clocks PCLK_I2C0>;
  112.               clock-names= "i2c";
  113.        };
  115. };

a) aliases结点定义了一些别名，可以省写了引用结点时的完整路径。 b) cpus结点，其子结点描述了在系统中的每个cpu属性。 c) interrupt-controller@4a000000、clock-controller@0x4c000000、pinctrl@56000000等等结点中，”@”前面的为结点名，后面的为单元地址，一般对应结点的reg属性地址。 d) timer@51000000、uart_0: serial@50000000、watchdog: watchdog@53000000等等结点中，用clocks属性描述对应设备使用的clock source，clock provider为clocks:clock-controller@0x4c000000结点。clock-names属性用来描述该设备时钟源名称。clocks属性由内核clk_get函数所使用。

2.3. s3c24xx.dtsi

  1. #include "skeleton.dtsi"
  4. / {
  5.        compatible = "samsung,s3c24xx";
  6.        interrupt-parent = <&intc>;
  8.        aliases {
  9.               pinctrl0 = &pinctrl_0;
  10.               serial0 = &uart0;
  11.               serial1 = &uart1;
  12.               serial2 = &uart2;
  13.        };
  15.        intc:interrupt-controller@4a000000 {
  16.               compatible = "samsung,s3c2410-irq";
  17.               reg = <0x4a000000 0x100>;
  18.               interrupt-controller;
  19.               #interrupt-cells = <4>;
  20.        };
  22.        pinctrl_0: pinctrl@56000000 {
  23.               reg = <0x56000000 0x1000>;
  24.               wakeup-interrupt-controller {
  25.                      compatible ="samsung,s3c2410-wakeup-eint";
  26.                      interrupts = <0 0 0 3>,
  27.                                  <0 0 1 3>,
  28.                                 <0 0 2 3>,
  29.                                 <0 0 3 3>,
  30.                                 <0 0 4 4>,
  31.                                 <0 0 5 4>;
  32.               };
  33.        };
  35.        timer@51000000 {
  36.               compatible = "samsung,s3c2410-pwm";
  37.               reg = <0x51000000 0x1000>;
  38.               interrupts = <0 0 10 3>, <0 0 11 3>, <00 12 3>, <0 0 13 3>, <0 0 14 3>;
  39.               #pwm-cells = <4>;
  40.        };
  42.        uart0: serial@50000000 {
  43.               compatible = "samsung,s3c2410-uart";
  44.               reg = <0x50000000 0x4000>;
  45.               interrupts = <1 28 0 4>, <1 28 1 4>;
  46.               status = "disabled";
  47.        };
  49.        uart1: serial@50004000 {
  50.               compatible = "samsung,s3c2410-uart";
  51.               reg = <0x50004000 0x4000>;
  52.               interrupts = <1 23 3 4>, <1 23 4 4>;
  53.               status = "disabled";
  54.        };
  56.        uart2: serial@50008000 {
  57.               compatible = "samsung,s3c2410-uart";
  58.               reg = <0x50008000 0x4000>;
  59.               interrupts = <1 15 6 4>, <1 15 7 4>;
  60.               status = "disabled";
  61.        };
  63.        watchdog@53000000 {
  64.               compatible = "samsung,s3c2410-wdt";
  65.               reg = <0x53000000 0x100>;
  66.               interrupts = <0 0 9 3>;
  67.               status = "disabled";
  68.        };
  70.        rtc@57000000 {
  71.               compatible = "samsung,s3c2410-rtc";
  72.               reg = <0x57000000 0x100>;
  73.               interrupts = <0 0 30 3>, <0 0 8 3>;
  74.               status = "disabled";
  75.        };
  77.        i2c@54000000 {
  78.               compatible = "samsung,s3c2410-i2c";
  79.               reg = <0x54000000 0x100>;
  80.               interrupts = <0 0 27 3>;
  81.               #address-cells = <1>;
  82.               #size-cells = <0>;
  83.               status = "disabled";
  84.        };
  85. };

a) interrupt-parent属性表明当前结点所使用的中断控制器。 b) intc:interrupt-controller@4a000000结点中，用boolean值interrupt-controller属性表明当前结点是一个中断控制器。#interrupt-cell用来标识这个中断控制器需要多少个cell的中断描述符。 c) i2c@54000000等结点中，reg属性表示设备使用的地址信息，#address-cells标识在reg属性中基地址需要多少个cell(32位)，#size-cells标识在reg属性中地址范围大小需要多少个cell，由内核platform_get_resource函数获取对应所需的IO资源。interrupts属性表示一个中断标识符列表，相应的每一个中断输出信号，由内核platform_get_irq函数获取对应所需的中断资源。

2.4. s3c2416-pinctrl.dtsi

s3c2416-pinctrl.dtsi描述了s3c2416相应外设的引脚配置。

  1. &pinctrl_0 {
  2.        /*
  3.         * Pin banks
  4.         */
  6.        gpa: gpa {
  7.               gpio-controller;
  8.               #gpio-cells = <2>;
  9.        };
  11.        gpb: gpb {
  12.               gpio-controller;
  13.               #gpio-cells = <2>;
  14.        };
  16.        gpc: gpc {
  17.               gpio-controller;
  18.               #gpio-cells = <2>;
  19.        };
  21.        gpd: gpd {
  22.               gpio-controller;
  23.               #gpio-cells = <2>;
  24.        };
  26.        gpe: gpe {
  27.               gpio-controller;
  28.               #gpio-cells = <2>;
  29.        };
  31.        gpf: gpf {
  32.               gpio-controller;
  33.               #gpio-cells = <2>;
  34.               interrupt-controller;
  35.               #interrupt-cells = <2>;
  36.        };
  38.        gpg: gpg {
  39.               gpio-controller;
  40.               #gpio-cells = <2>;
  41.               interrupt-controller;
  42.               #interrupt-cells = <2>;
  43.        };
  45.        gph: gph {
  46.               gpio-controller;
  47.               #gpio-cells = <2>;
  48.        };
  50.        gpj: gpj {
  51.               gpio-controller;
  52.               #gpio-cells = <2>;
  53.        };
  55.        gpk: gpk {
  56.               gpio-controller;
  57.               #gpio-cells = <2>;
  58.        };
  60.        gpl: gpl {
  61.               gpio-controller;
  62.               #gpio-cells = <2>;
  63.        };
  65.        gpm: gpm {
  66.               gpio-controller;
  67.               #gpio-cells = <2>;
  68.        };
  70.        /*
  71.         * Pin groups
  72.         */
  73.        uart0_data: uart0-data {
  74.               samsung,pins = "gph-0", "gph-1";
  75.               samsung,pin-function = <2>;
  76.        };
  78.        uart0_fctl: uart0-fctl {
  79.               samsung,pins = "gph-8", "gph-9";
  80.               samsung,pin-function = <2>;
  81.        };
  83.        uart1_data: uart1-data {
  84.               samsung,pins = "gph-2", "gph-3";
  85.               samsung,pin-function = <2>;
  86.        };
  88.        uart1_fctl: uart1-fctl {
  89.               samsung,pins = "gph-10", "gph-11";
  90.               samsung,pin-function = <2>;
  91.        };
  93.        uart2_data: uart2-data {
  94.               samsung,pins = "gph-4", "gph-5";
  95.               samsung,pin-function = <2>;
  96.        };
  98.        uart2_fctl: uart2-fctl {
  99.               samsung,pins = "gph-6", "gph-7";
  100.               samsung,pin-function = <2>;
  101.        };
  103.        uart3_data: uart3-data {
  104.               samsung,pins = "gph-6", "gph-7";
  105.               samsung,pin-function = <2>;
  106.        };
  108.        extuart_clk: extuart-clk {
  109.               samsung,pins = "gph-12";
  110.               samsung,pin-function = <2>;
  111.        };
  113.        i2c0_bus: i2c0-bus {
  114.               samsung,pins = "gpe-14", "gpe-15";
  115.               samsung,pin-function = <2>;
  116.        };
  118.        spi0_bus: spi0-bus {
  119.               samsung,pins = "gpe-11", "gpe-12","gpe-13";
  120.               samsung,pin-function = <2>;
  121.        };
  123.        sd0_clk: sd0-clk {
  124.               samsung,pins = "gpe-5";
  125.               samsung,pin-function = <2>;
  126.        };
  128.        sd0_cmd: sd0-cmd {
  129.               samsung,pins = "gpe-6";
  130.               samsung,pin-function = <2>;
  131.        };
  133.        sd0_bus1: sd0-bus1 {
  134.               samsung,pins = "gpe-7";
  135.               samsung,pin-function = <2>;
  136.        };
  138.        sd0_bus4: sd0-bus4 {
  139.               samsung,pins = "gpe-8", "gpe-9","gpe-10";
  140.               samsung,pin-function = <2>;
  141.        };
  143.        sd1_cmd: sd1-cmd {
  144.               samsung,pins = "gpl-8";
  145.               samsung,pin-function = <2>;
  146.        };
  148.        sd1_clk: sd1-clk {
  149.               samsung,pins = "gpl-9";
  150.               samsung,pin-function = <2>;
  151.        };
  153.        sd1_bus1: sd1-bus1 {
  154.               samsung,pins = "gpl-0";
  155.               samsung,pin-function = <2>;
  156.        };
  158.        sd1_bus4: sd1-bus4 {
  159.               samsung,pins = "gpl-1", "gpl-2","gpl-3";
  160.               samsung,pin-function = <2>;
  161.        };
  162. };

a) gpa: gpa、gpb: gpb、gpc: gpc等结点中，用boolean值gpio-controller属性表明当前结点是一个gpio控制器。#gpio-cells用来标识这个gpio控制器需要多少个cell的描述符。

2.5. skeleton.dtsi

skeleton.dtsi为各arm架构芯片共用的一些硬件定义信息。

  1. / {
  2.        #address-cells = <1>;
  3.        #size-cells = <1>;
  4.        chosen { };
  5.        aliases { };
  6.        memory { device_type = "memory"; reg = <0 0>;};
  8. };

3. 内核运行

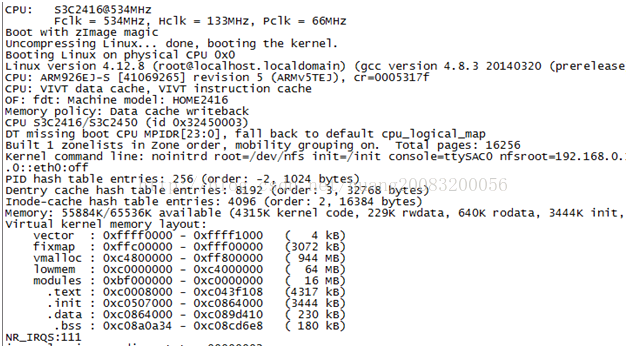

内核编译后，在arch\arm\boot目录下生成Image非压缩内核以及zImage压缩内核，在arch\arm\boot\dts目录中生成s3c2416-home2416.dtb的二进制设备树。此处内核采用initramfs，基于busybox的rootfs编译进内核，bootloader在启动内核时需要把内核加载进ram，同时需要把s3c2416-home2416.dtb也加载进内核，跳转内核时指定r0为0，r1不重要，r2为dtb存放的ram地址。基于mdk的s3c2416 bootloader如下，实现从sd卡加载内核、dtb到ram后，跳转启动内核。

  1.        KernelBase = DRAM_BASE+LINUX_KERNEL_OFFSET;
  2.        DtbBase = DRAM_BASE+LINUX_DTB_OFFSET;
  4.        FileSize =Sd_ReadFileToRam("/image/s3c2416-home2416.dtb", (uint8_t *)DtbBase);
  5.        if (FileSize < 0) {
  6.               return -1;
  7.        }
  9.        FileSize =Sd_ReadFileToRam("/image/kernel.bin", (uint8_t *)KernelBase);
  10.        if (FileSize < 0) {
  11.               return -1;
  12.        }
  13.        Kernel = (void (*)(uint32_t, uint32_t,uint32_t))KernelBase;
  14.        Kernel(0, 0, DtbBase); // never return

25_Linux设备树启动 - 图4

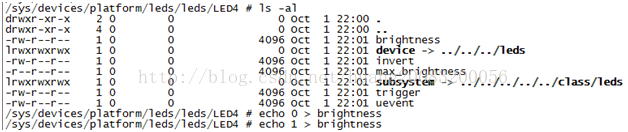

在控制台对brightness文件写入0或1控制led灯的亮灭。

25_Linux设备树启动 - 图5

4. 附录

基于s3c2416 mdk工程实现，用于从sd卡加载内核、dtb文件到ram，以device tree方式启动linux内核。

https://pan.baidu.com/s/1kUNjQUr
