The HcControl register defines the operating modes for the Host Controller. Most of the fields in this register are modified only by the Host Controller Driver, except HostControllerFunctionalState and RemoteWakeupConnected.

​​HcControl寄存器功能说明​​
该寄存器定义主机控制器（HC）的工作模式。除HostControllerFunctionalState和RemoteWakeupConnected字段外，其余字段仅可由主机控制器驱动程序（HCD）修改。

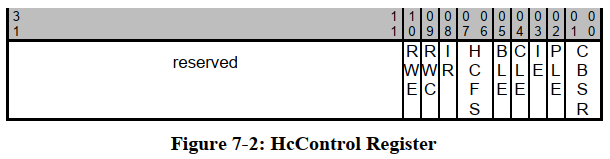

7.1.2 HcControl Register - 图1

CBSR 控制/批量服务比率（CBSR）寄存器

表：控制/批量服务比率（CBSR）寄存器定义

字段 复位值 读/写权限（HCD） 读/写权限（HC） 说明
CBSR 00b 读/写（R/W） 只读（R） 控制/批量服务比率
• 功能：指定控制端点描述符（ED）与批量端点描述符（ED）之间的服务比例
• 处理规则：在处理任何非周期列表前，主机控制器（HC）需比较此比率与已处理的非空控制ED内部计数，以决定继续服务控制ED或切换至批量ED
• 特性：内部计数值在帧边界切换时保留
• 复位处理：发生复位时，主机控制器驱动程序（HCD）负责恢复此值

CBSR比率对照表：

CBSR值 控制ED与批量ED服务数量比
0 1:1
1 2:1
2 3:1
3 4:1

技术要点：

  1. 权限分离：HCD可配置比率，HC仅可读取当前设置
  2. 动态调度：HC根据实时处理状态自动在控制/批量端点间切换
  3. 状态保持：内部计数器跨帧持续维护，确保比例精确执行

PLE (PeriodicListEnable)

HcControl 寄存器 - PLE (PeriodicListEnable) 字段定义

字段名 位位置 访问权限 复位值 功能说明
PLE (PeriodicListEnable) 0b R/W R 周期列表使能
• 置位：启用下一帧的周期列表处理
• 清零：在下一帧SOF后停止周期列表处理（由HCD操作）
• 硬件约束：HC开始处理列表前必须检查此位状态

技术细节：

  1. 帧同步机制：使能状态与帧开始（SOF）信号同步切换
  2. 操作权限：HCD配置使能位，HC执行状态检查
  3. 实时控制：提供动态启停周期列表处理的硬件接口

IE (IsochronousEnable)

HcControl 寄存器 - IE (IsochronousEnable) 字段定义

字段名 位位置 访问权限 复位值 功能说明
IE (IsochronousEnable) 0b R/W R 等时传输使能

功能描述：
该位由主机控制器驱动程序（HCD）用于启用或禁用等时端点描述符（ED）的处理。当主机控制器（HC）在帧内处理周期列表时发现等时ED（F=1），将检查此位状态：

  • 置位（启用）：HC继续处理ED
  • 清零（禁用）：HC停止处理周期列表（此时列表仅含等时ED），并开始处理批量/控制列表

生效时机：
此位的设置保证在下一帧（非当前帧）生效

CLE (ControlListEnable)

HcControl 寄存器 - CLE (ControlListEnable) 字段定义

字段名 位位置 访问权限 复位值 功能说明
CLE (ControlListEnable) 0b R/W R 控制列表使能

功能描述：
该位由主机控制器驱动程序（HCD）设置，用于在下一帧启用控制列表处理。若HCD清除该位，控制列表处理将在下一帧SOF（帧起始）后停止。主机控制器（HC）在决定处理列表前必须检查此位状态。当控制列表处理被禁用时，HCD可修改列表内容。若HcControlCurrentED指针指向待移除的ED，HCD在重新启用列表处理前必须通过更新HcControlCurrentED来移动该指针。

BLE (BulkListEnable)

HcControl 寄存器 - BLE (BulkListEnable) 字段定义

字段名 位位置 访问权限 复位值 功能说明
BLE (BulkListEnable) 0b R/W R 批量列表使能

功能描述：
该位由主机控制器驱动程序（HCD）设置，用于在下一帧启用批量列表处理。若HCD清除该位，批量列表处理将在下一帧SOF（帧起始）后停止。主机控制器（HC）在决定处理列表前必须检查此位状态。当批量列表处理被禁用时，HCD可修改列表内容。若HcBulkCurrentED指针指向待移除的ED，HCD在重新启用列表处理前必须通过更新HcBulkCurrentED来移动该指针。

HCFS (HostControllerFunctionalState)

HcControl 寄存器 - HCFS (HostControllerFunctionalState) 字段定义

字段名 位值 HCD访问权限 HC访问权限 功能说明
HCFS 00b R/W R/W 主机控制器USB功能状态
• 00b: USBRESET（USB复位状态）
• 01b: USBRESUME（USB恢复状态）
• 10b: USBOPERATIONAL（USB可操作状态）
• 11b: USBSUSPEND（USB挂起状态）

状态转换规则：

  1. USBOPERATIONAL状态进入：

    • 从其他状态转换至USBOPERATIONAL时，SOF（帧起始）生成将在1ms后启动
    • HCD可通过读取HcInterruptStatus的StartofFrame字段确认HC是否开始发送SOF

  2. 状态修改权限：

    • HC仅可在USBSUSPEND状态下修改此字段
    • 检测到下游端口的恢复信号后，HC可从USBSUSPEND状态转换至USBRESUME状态

  3. 复位类型区分：

    • 软件复位后HC进入USBSUSPEND状态
    • 硬件复位后HC进入USBRESET状态（同时复位根集线器并向下游端口发送复位信号）

bit[8] IR (InterruptRouting) ★★★

HcControl 寄存器 - IR (InterruptRouting) 字段定义

字段名 位位置 HCD访问权限 HC访问权限 功能说明
IR (InterruptRouting) 0b R/W R 中断路由控制

功能描述：
该位决定HcInterruptStatus寄存器中事件所产生中断的路由方式：

  • 清零（0）：所有中断路由至正常主机总线中断机制
  • 置位（1）：所有中断路由至系统管理中断（SMI）

复位特性：

  • 硬件复位：HCD自动清除该位
  • 软件复位：HCD保持该位不变

扩展功能：
HCD将此位用作标识位，用于标记主机控制器（HC）的所有权状态。

RWC (RemoteWakeupConnected)

HcControl 寄存器 - RWC (RemoteWakeupConnected) 字段定义

字段属性 位属性 HCD权限 HC权限 字段名称
RWC 0b R/W R/W RemoteWakeupConnected

功能说明：
该位指示主机控制器(HC)是否支持远程唤醒信号功能。若系统支持并使用远程唤醒功能，系统固件需在开机自检(POST)期间设置此位。HC在硬件复位时自动清除该位，但软件复位不会改变其状态。主机系统的远程唤醒信号机制与具体主机总线相关，本规范不作具体定义。

技术特性：

  1. 权限配置：主机控制器驱动程序(HCD)与HC均具有读写权限
  2. 复位逻辑：
    • 硬件复位：自动归零
    • 软件复位：保持原值不变
  3. 系统实现：远程唤醒功能的具体实现依赖主机总线架构

RWE (RemoteWakeupEnable)

HcControl 寄存器 - RWE (RemoteWakeupEnable) 字段定义

字段名 位位置 HCD访问权限 HC访问权限 功能说明
RWE (RemoteWakeupEnable) 0b R/W R 远程唤醒使能

功能描述：
该位由主机控制器驱动程序（HCD）用于在检测到上游恢复信号时启用或禁用远程唤醒功能。当此位置位且HcInterruptStatus寄存器中的ResumeDetected位被置位时，将向主机系统发出远程唤醒信号。此位的设置对硬件中断的产生没有影响。

技术特性：

  1. 控制逻辑：HCD通过此位控制远程唤醒功能的使能状态
  2. 触发条件：需同时满足RWE=1和ResumeDetected=1才能产生远程唤醒信号
  3. 中断隔离：该功能的使能不会影响硬件中断生成机制
