前言：
使用相同FLASH和管脚数量相同的芯片，例如GDF103C8T6移植STM32F103C8T6程序。虽然两个款芯片的寄存器地址以及架构基本相同。但是需要注意的是GD32F10x主频是108兆，但是STM32F10x主频是72兆，所以需要针对以RCC时钟进行修改。
举例：
以 原子哥的ALIENTEK MINISTM32 实验8 PWM输出实验例程 为例，进行如下修改：

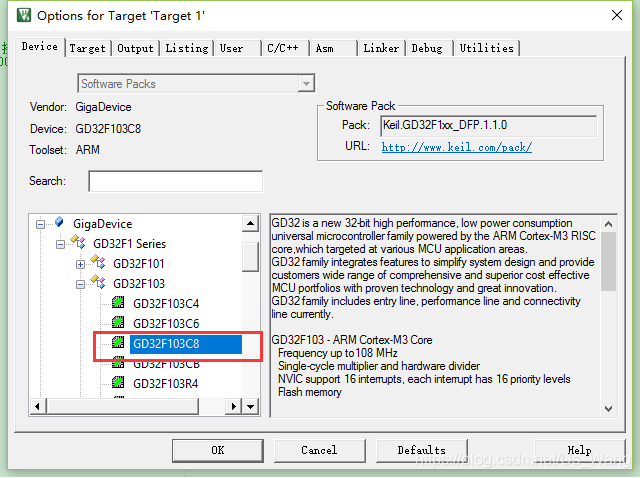

一、先将芯片的选项进行修改
二、然后将STM32的启动文件替换成GD的启动文件
当然也可以不替换，我这里选择替换掉。
然后就想修改时钟相关配置。
①打开stm32f10x.h文件，找到定义

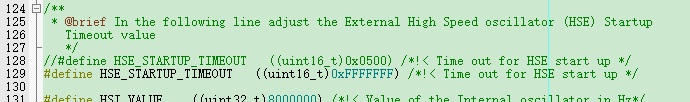

//#define HSE_STARTUP_TIMEOUT ((uint16_t)0x0500) /*!< Time out for HSE start up /修改为：
#define HSE_STARTUP_TIMEOUT ((uint16_t)0xFFFF) /!< Time out for HSE start up */这是因为GD频率高，并且稳定内部8兆的时钟HSE需要更多的时间，这里给满。
②修改system_stm32f10x.c文件

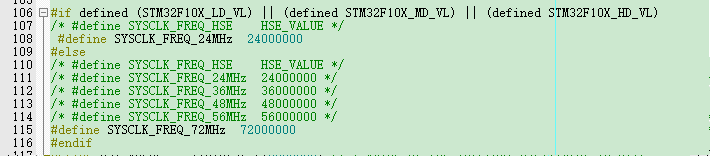

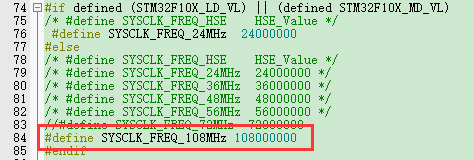

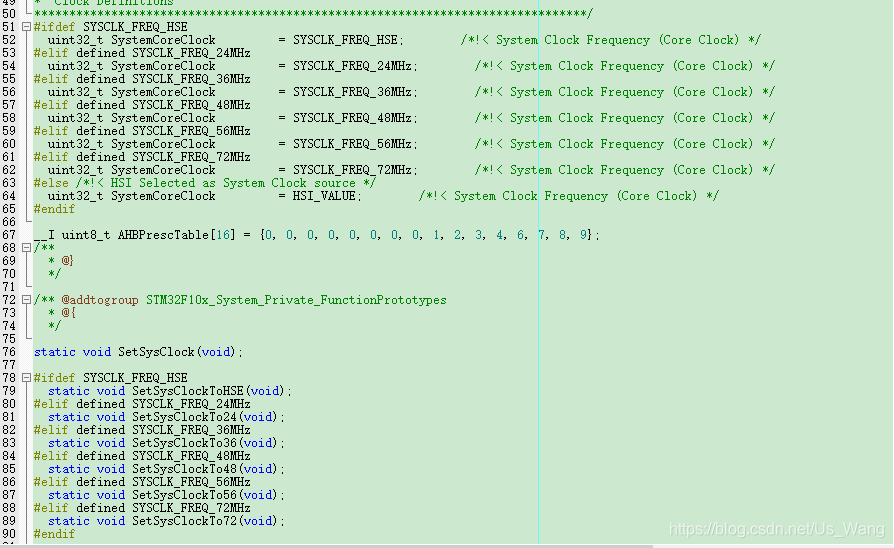

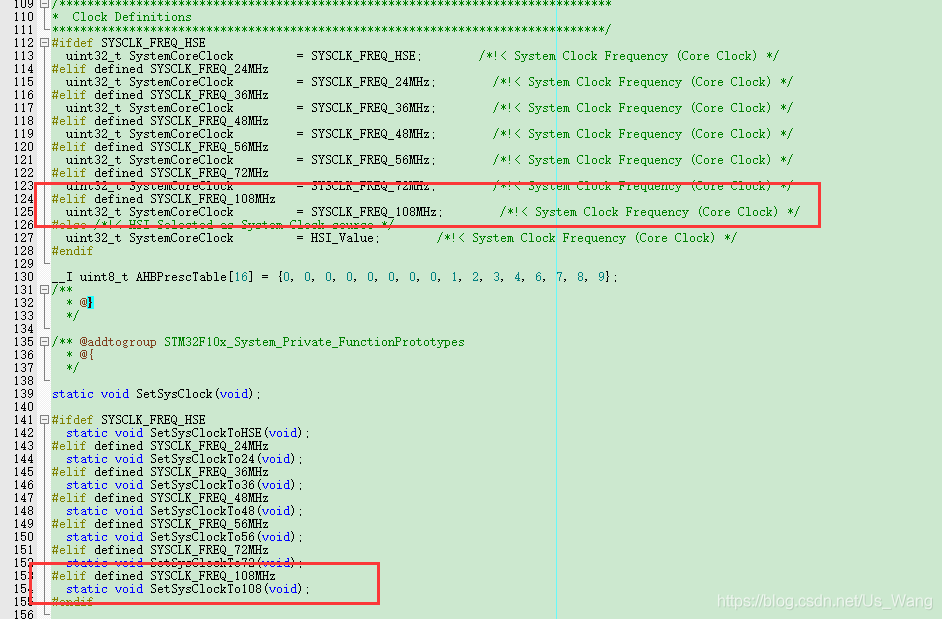

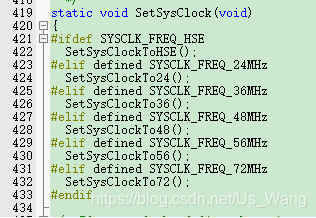

按照72MHz方式，添加108兆代码
1）
改为
2）将
改为
3）将
改为
STM32的27位28位是保留的，但是GD的是用来配合PLL倍频的
三、修改时钟

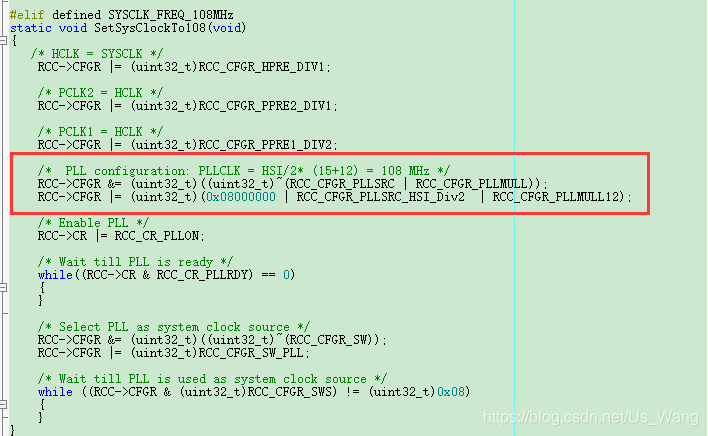

在最后添加108兆的时钟配置程序

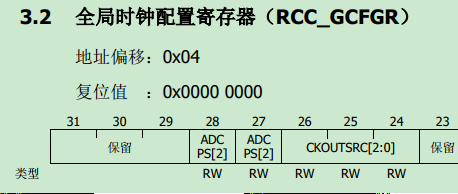

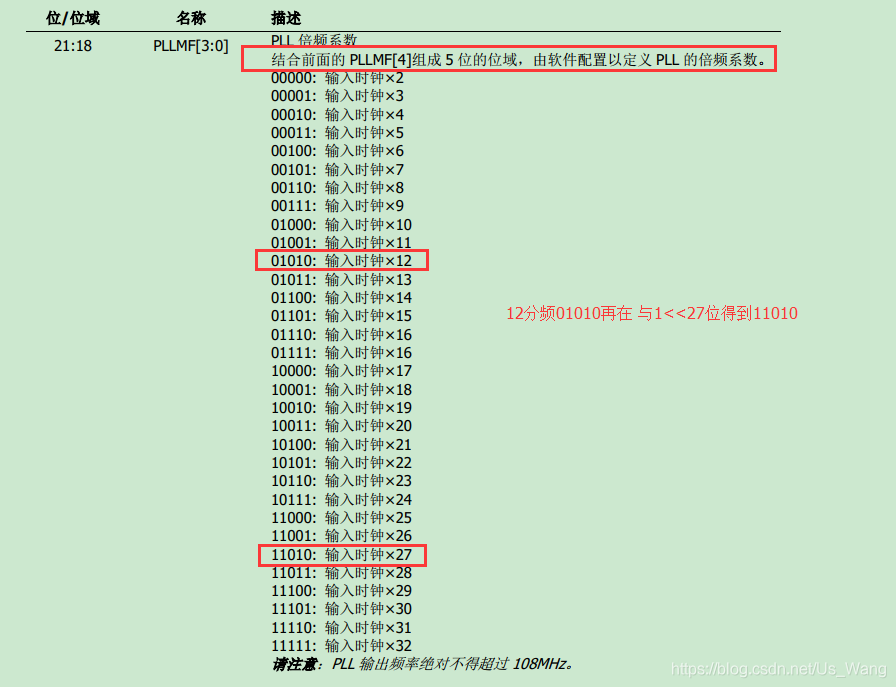

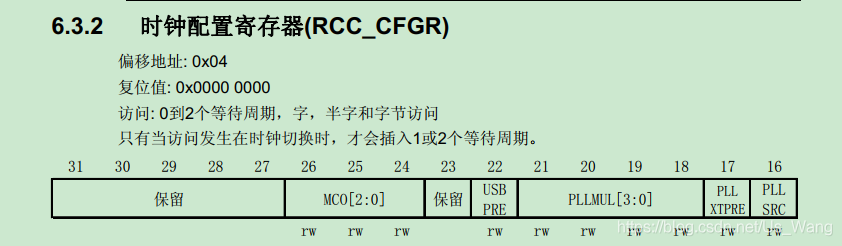

全局时钟配置寄存器在GD中命名时RCC_GCFGR，在STM32中命名为RCC_CFGR，关于PLL倍频系数配置PLLMF不同，红框内是先将HSE（8兆）分频为2得到4兆，然后27倍频得到108兆。
这时就得到了108兆的主频时钟

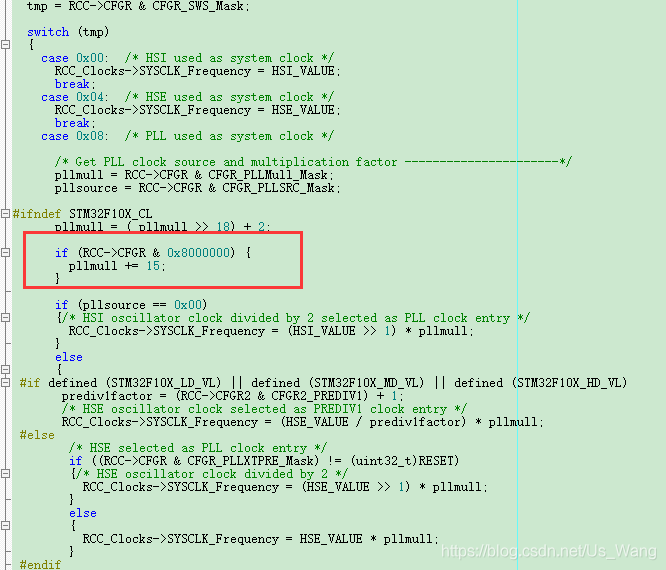

然后修改读取时钟的函数void RCC_GetClocksFreq(RCC_ClocksTypeDef* RCC_Clocks)
当发现时RCC_CFGR第27位置位了，就将倍频数从12+15 = 27.
至此，GD32F103移植ST32F103的工程就修改完成了，就可以尽情的使用ST的库代码了。
