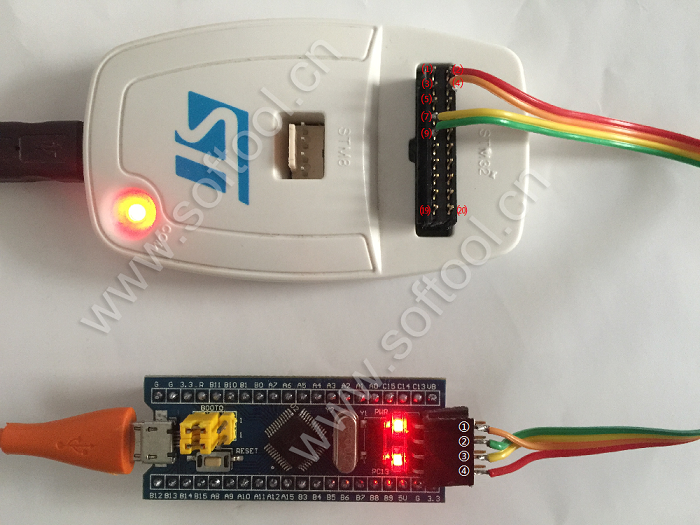

物理接线图:

图1

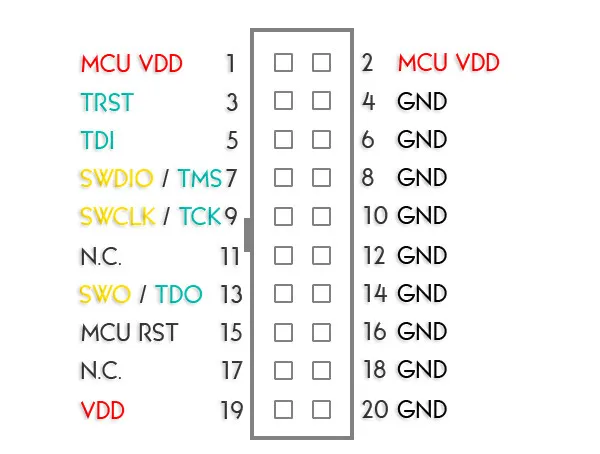

ST-Link接口定义:

图2

STM32F103C8T6 SW接口定义:

图1序号 SWD PCB板上的定义
GND GND
SWCLK DCLK
SWDIO DIO
VCC 3.3

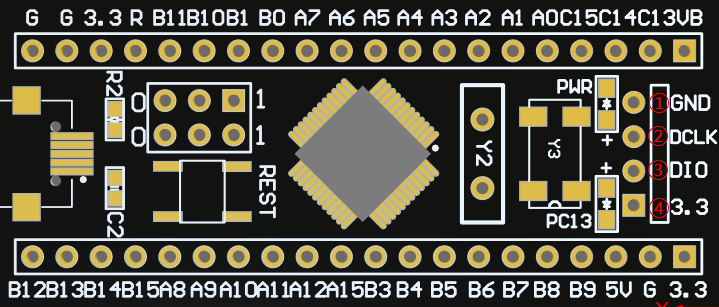

PCB关于SW接口的定义:

常见问题:

如果遇到 ST-Link 按照上图连接到 STM32F103 之后,提示 “No target connected” :


解决办法:通过usb接口给开发板单独供电即可。
原因:据网上资料显示,ST-Link的VCC为输口,用来检测输入的电压。
