一般来说PCB不可能一次设计成功,总有设计失误的地方。

要么是螺丝开孔小了,要么是有的引脚没连上,或者连错了,或者是电路板尺寸大了一号。

不管是哪种情况,都会带来很大的麻烦,所以最好是生产前,能够打印一个等比例的模型来放到设备中实际检验一下,这样能够避免很多设计失误。但是使用Altium Designer默认是适配纸面,自动缩放,并不是等比例打印。那么怎么办呢?看下面的步骤。

一、目的

等比例打印实际尺寸的电路板到A4纸上。

二、使用软件

Altium Designer 08

三、操作步骤

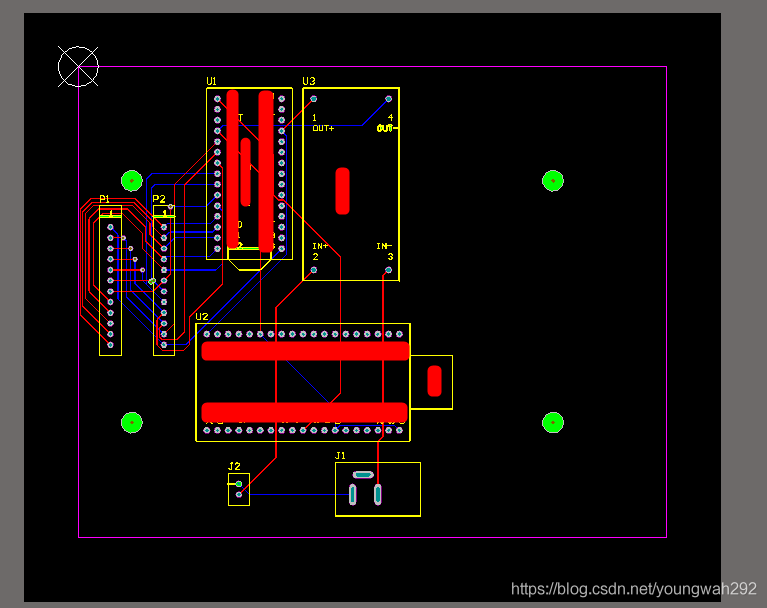

1.打开PCB。

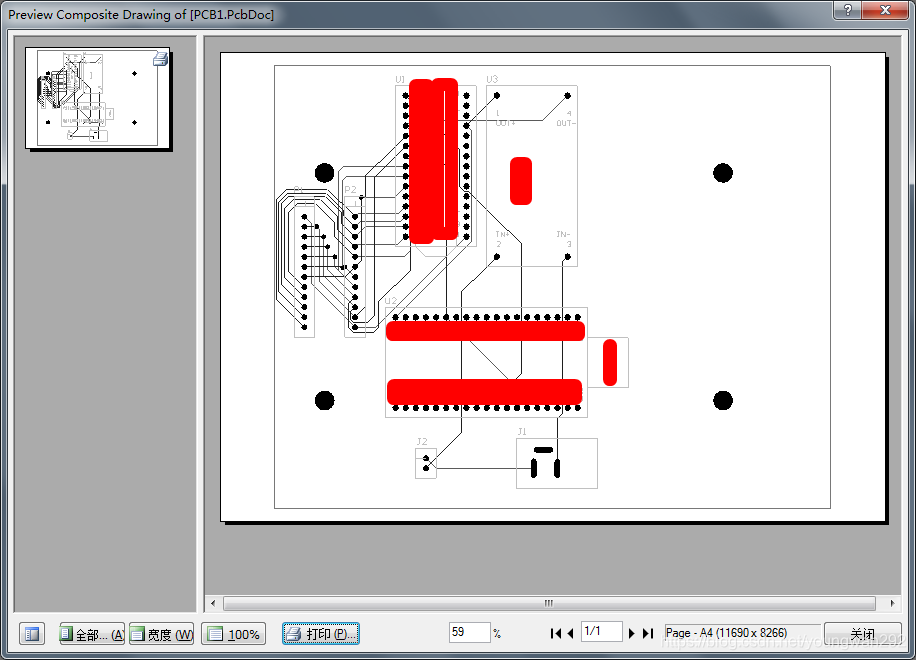

2.从菜单选择“打印预览”,可以发现自动缩放到A4大小了,这个跟实际的尺寸相比,放大了不少。

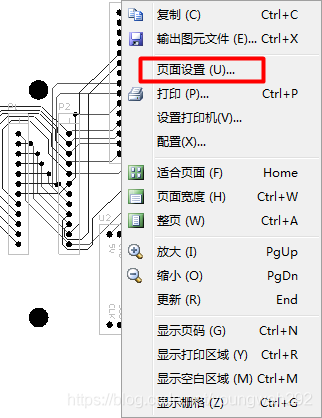

3.右键选择“页面设置”

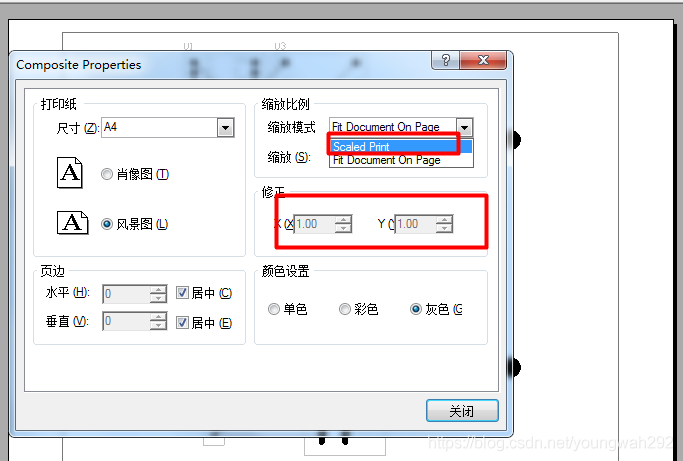

4.将缩放模式选择成为Scaled Point。默认是Fit Document On Page。这样的话是自动适配页面。

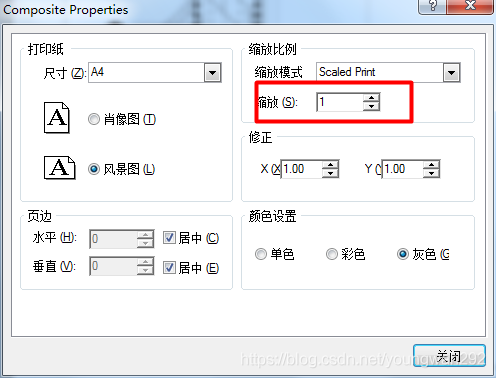

5.将“缩放”由1.78修改成为1.这样的话,就成了等比例.

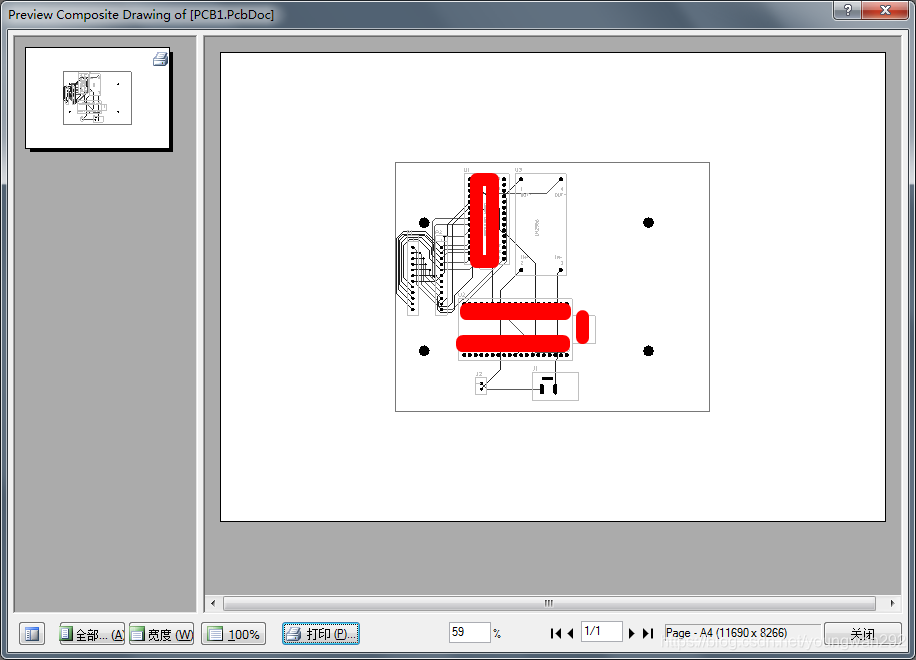

6.点击”确定”之后,就成了等比例的.点击打印,出来就是实际尺寸了.
