S3C2416 ADC驱动

soc：s3c2416
内核版本：3.2.50
adc驱动文件路径：arch/arm/plat-samsung/adc.c
adc设备文件路径：arch/arm/plat-samsung/devs.c

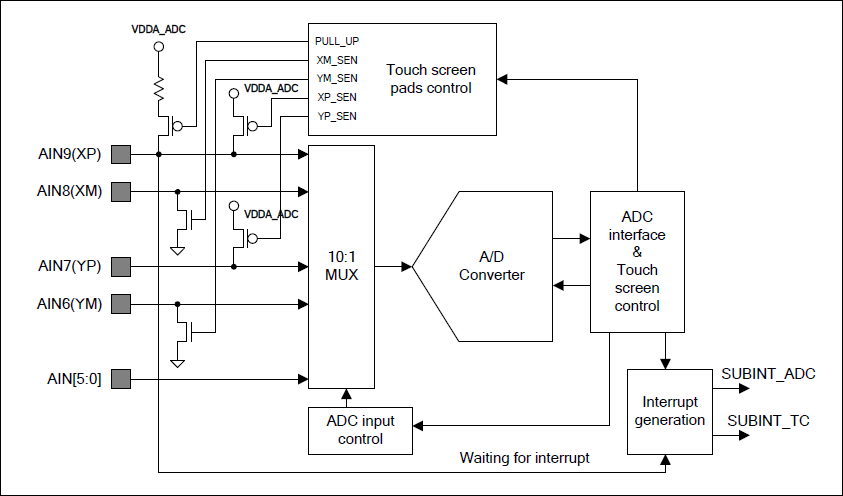

A/D转换器和触摸屏接口的功能框图

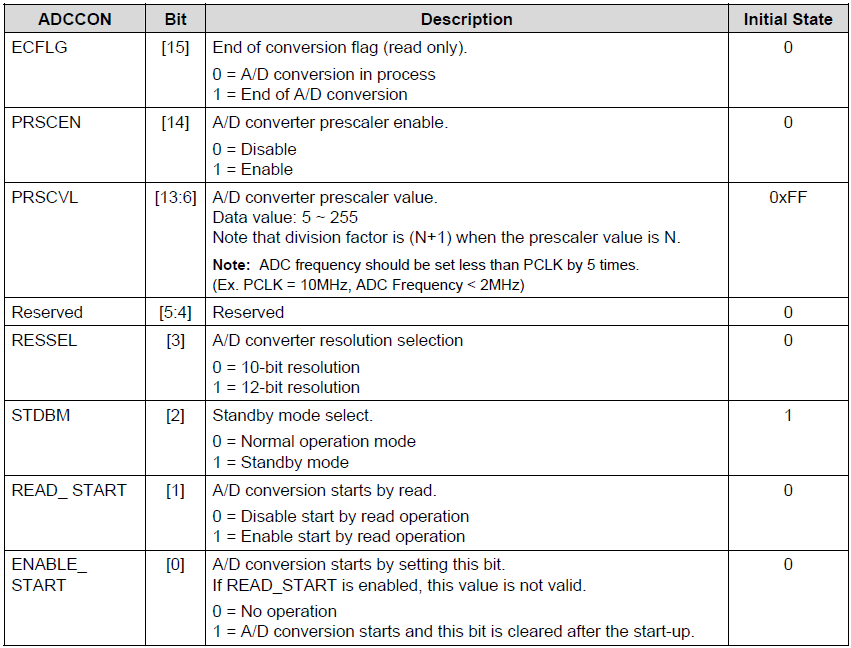

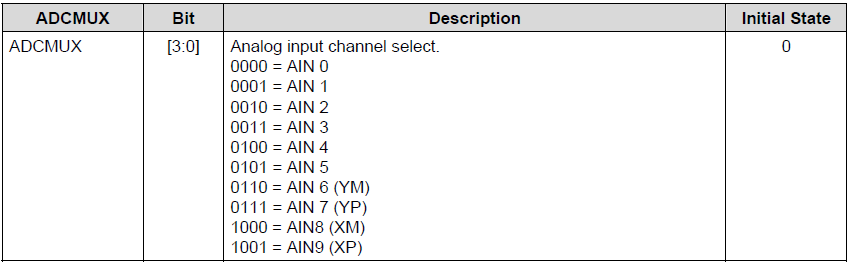

ADCCON和ADCMUX寄存器

看驱动代码当然从module_init开始:

static int __init adc_init(void)
{
    int ret;

    ret = platform_driver_register(&s3c_adc_driver);//注册平台驱动，s3c_adc_driver
    if (ret)
        printk(KERN_ERR "%s: failed to add adc driver
", __func__);

    return ret;
}

module_init(adc_init);

这段代码很简单，想platform注册了s3c_adc_driver，它的定义如下:

static const struct dev_pm_ops adc_pm_ops = {
    .suspend    = s3c_adc_suspend,
    .resume     = s3c_adc_resume,
};

static struct platform_driver s3c_adc_driver = {
    .id_table   = s3c_adc_driver_ids,//支持设备列表
    .driver     = {
        .name   = "s3c-adc",
        .owner  = THIS_MODULE,
        .pm = &adc_pm_ops,
    },
    .probe      = s3c_adc_probe,//注册设备时执行
    .remove     = __devexit_p(s3c_adc_remove),//注销设备适时执行
};

注意，当id_table不为NULL时，是先拿id_talbe保存的名字和设备的名字匹配，如果没有匹配，再去拿驱动的名字和设备的名字匹配！

看看id_talbe:

static struct platform_device_id s3c_adc_driver_ids[] = {
    {
        .name           = "s3c24xx-adc",
        .driver_data    = TYPE_ADCV1,
    }, {
        .name       = "s3c2443-adc",
        .driver_data    = TYPE_ADCV11,
    }, {
        .name       = "s3c2416-adc",
        .driver_data    = TYPE_ADCV12,
    }, {
        .name           = "s3c64xx-adc",
        .driver_data    = TYPE_ADCV2,
    }, {
        .name       = "samsung-adc-v3",
        .driver_data    = TYPE_ADCV3,
    },
    { }
};
MODULE_DEVICE_TABLE(platform, s3c_adc_driver_ids);

最后一行的MODULE_DEVICE_TABLE是啥？为什么结构体最后要加个空的{}呢？

MODULE_DEVICE_TABLE一般用在热插拔的设备驱动中。
上述xxx_driver_ids结构，是此驱动所支持的设备列表。
作用是：将xxx_driver_ids结构输出到用户空间，这样模块加载系统在加载模块时，就知道了什么模块对应什么硬件设备。
用法是：MODULE_DEVICE_TABLE（设备类型，设备表），其中，设备类型，包括USB,PCI等，也可以自己起名字，上述代码中是针对不同的平台分的类；设备表也是自己定义的，它的最后一项必须是空，用来标识结束。

这个MODULE_DEVICE_TABLE功能的解释是别人文章里拷贝过来的。。。

platform bus做到了设备与总线的分离，由Linux内核进行统一管理:

宋宝华：隔离BSP和驱动。在BSP中定义设备和设备使用的资源（IO资源、中断资源等）、设备的具体配置信息，而在驱动中，只需要通过通用API去获取资源和数据，做到了板相关代码和驱动代码的分离，使得驱动有更好的可扩展性和跨平台性。

从宋老师的话中，我们知道，驱动中是不涉及具体硬件的配置的，用通用API去获取，怎么获取呢？
看s3c_adc_driver中的s3c_adc_probe吧:

static int s3c_adc_probe(struct platform_device *pdev)//参数是平台设备结构体
{
    struct device *dev = &pdev->dev;
    struct adc_device *adc;//struct adc_device代表一个adc设备
    struct resource *regs;//获得资源，IO与中断
    enum s3c_cpu_type cpu = platform_get_device_id(pdev)->driver_data;
    int ret;
    unsigned tmp;

    adc = kzalloc(sizeof(struct adc_device), GFP_KERNEL);//动态分配adc空间
    if (adc == NULL) {
        dev_err(dev, "failed to allocate adc_device
");
        return -ENOMEM;
    }

    spin_lock_init(&adc->lock);//初始化自旋锁

    adc->pdev = pdev;
    adc->prescale = S3C2410_ADCCON_PRSCVL(49);//设置预分频系数

    /*
    Regulator模块用于控制系统中某些设备的电压/电流供应。在嵌入式系统
    （尤其是手机）中，控制耗电量很重要，直接影响到电池的续航时间。所以，
    如果系统中某一个模块暂时不需要使用，就可以通过regulator关闭其电源供应；
    或者降低提供给该模块的电压、电流大小。
    */
    adc->vdd = regulator_get(dev, "vdd");//获得regulator结构
    if (IS_ERR(adc->vdd)) {
        dev_err(dev, "operating without regulator "vdd" .
");
        ret = PTR_ERR(adc->vdd);
        goto err_alloc;
    }

    adc->irq = platform_get_irq(pdev, 1);//获得ADC中断号
    if (adc->irq <= 0) {
        dev_err(dev, "failed to get adc irq
");
        ret = -ENOENT;
        goto err_reg;
    }

    //申请中断，注册中断处理函数为s3c_adc_irq
    ret = request_irq(adc->irq, s3c_adc_irq, 0, dev_name(dev), adc);
    if (ret < 0) {
        dev_err(dev, "failed to attach adc irq
");
        goto err_reg;
    }

    //获得ADC时钟
    adc->clk = clk_get(dev, "adc");
    if (IS_ERR(adc->clk)) {
        dev_err(dev, "failed to get adc clock
");
        ret = PTR_ERR(adc->clk);
        goto err_irq;
    }

    //获得设备的IO资源
    regs = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    if (!regs) {
        dev_err(dev, "failed to find registers
");
        ret = -ENXIO;
        goto err_clk;
    }

    //映射IO到虚拟地址
    adc->regs = ioremap(regs->start, resource_size(regs));
    if (!adc->regs) {
        dev_err(dev, "failed to map registers
");
        ret = -ENXIO;
        goto err_clk;
    }

    ret = regulator_enable(adc->vdd);//打开regulator
    if (ret)
        goto err_ioremap;

    clk_enable(adc->clk);//使能时钟

    //设置使用预分频及预分频系统
    tmp = adc->prescale | S3C2410_ADCCON_PRSCEN;//ox4C40

    /* Enable 12-bit ADC resolution */
    if (cpu == TYPE_ADCV12)
        tmp |= S3C2416_ADCCON_RESSEL;//0x4c48
    if (cpu == TYPE_ADCV2 || cpu == TYPE_ADCV3)
        tmp |= S3C64XX_ADCCON_RESSEL;

    writel(tmp, adc->regs + S3C2410_ADCCON);

    dev_info(dev, "attached adc driver
");

    platform_set_drvdata(pdev, adc);
    adc_dev = adc;

    return 0;

 err_ioremap:
    iounmap(adc->regs);
 err_clk:
    clk_put(adc->clk);

 err_irq:
    free_irq(adc->irq, adc);
 err_reg:
    regulator_put(adc->vdd);
 err_alloc:
    kfree(adc);
    return ret;
}

先看s3c_adc_probe的参数，struct platform_device *pdev，一个结构体直针，驱动注册时会匹配设备，struct platform_device就是用来描述设备的结构体。

adc设备的描述定义在arch/arm/plat-samsung/devs.c。
我们转移阵地，去看看里面的定义:

/* helper2416 adc dev*/
#ifdef CONFIG_CPU_S3C2416
static struct resource s3c_adcdev_resource[] = {
    [0] = DEFINE_RES_MEM(S3C24XX_PA_ADC, S3C24XX_SZ_ADC),//设备资源，IO资源
};

struct platform_device s3c_device_adcdev = {
    .name             = "s3c2416-adcdev",//平台设备的名字
    .id               = -1,//平台设备序号，一般写为-1
    .dev.parent     = &s3c_device_adc.dev,
    .num_resources    = ARRAY_SIZE(s3c_adcdev_resource),
    .resource         = s3c_adcdev_resource,//平台设备的资源
};
#endif /* CONFIG_CPU_S3C2416 */

DEFINE_RES_MEM是一个宏，后面的参数分别是ADC相关寄存器的开始地址和总长度，IO资源会在s3c_adc_probe映射为虚拟地址。

回到s3c_adc_probe:
设置预分频系数使用了一个宏，它将49左移6位，因为ADCCON寄存器的6到13为代表预分频系数；
使用tmp写ADCCON寄存器，先将14位置1，使能预分频功能，将第3位置1，设置分辨率为12位。
kzalloc为adc动态分配空间。看看struct adc_device的定义：

struct adc_device {
    struct platform_device  *pdev;//平台设备信息
    struct platform_device  *owner;
    struct clk      *clk;//时钟
    struct s3c_adc_client   *cur;//当前正在处理的客户
    struct s3c_adc_client   *ts_pend;//代表触摸屏
    void __iomem        *regs;//ADC的I/O寄存器地质，映射后
    spinlock_t       lock;//自旋锁

    unsigned int         prescale;//预分频系数

    int          irq;//ADC中断号
    struct regulator    *vdd;//电源管理
};

static struct adc_device *adc_dev;

这里有个struct s3c_adc_client结构，ts_pend代表触摸屏，这里ADC把客户分为触摸屏和非触摸屏两大类，专门用ts_pend代表触摸屏，struct s3c_adc_client定义如下：

struct s3c_adc_client {         //代表了一个请求ADC服务的客户
    struct platform_device  *pdev;  //平台设备结构体
    struct list_head     pend;  //链表，将客户插入等待链表
    wait_queue_head_t   *wait;  //等待队列头

    unsigned int         nr_samples;//记录客户指定的采样次数
    int          result;    //记录采样结果
    unsigned char        is_ts;//是不是触摸屏?
    unsigned char        channel;//客户要使用的ADC通道

    //select回调函数，用来选择客户和取消客户
    void    (*select_cb)(struct s3c_adc_client *c, unsigned selected);
    //convert回调函数，用于处理A/D转换结果
    void    (*convert_cb)(struct s3c_adc_client *c,
                  unsigned val1, unsigned val2,
                  unsigned *samples_left);
};

s3c_adc_probe就到这里
客户注册ADC服务的接口函数s3c_adc_register:

struct s3c_adc_client *s3c_adc_register(struct platform_device *pdev,
                    void (*select)(struct s3c_adc_client *client,
                               unsigned int selected),
                    void (*conv)(struct s3c_adc_client *client,
                             unsigned d0, unsigned d1,
                             unsigned *samples_left),
                    unsigned int is_ts)
{
    struct s3c_adc_client *client;

    WARN_ON(!pdev);

    if (!select)    //如果没有传select回调函数，那么使用默认的select回调函数
        select = s3c_adc_default_select;//这个函数啥也没有做

    if (!pdev)
        return ERR_PTR(-EINVAL);

    //为client动态分配空间
    client = kzalloc(sizeof(struct s3c_adc_client), GFP_KERNEL);
    if (!client) {
        dev_err(&pdev->dev, "no memory for adc client
");
        return ERR_PTR(-ENOMEM);
    }

    client->pdev = pdev;    //初始化相关成员
    client->is_ts = is_ts;
    client->select_cb = select;
    client->convert_cb = conv;

    return client;
}
EXPORT_SYMBOL_GPL(s3c_adc_register);

WARN_ON调用dump_stack，打印堆栈信息，点击看详细解释
客户读取A/D转换结果，s3c_adc_read

//参数ch指的是要读哪个通道
int s3c_adc_read(struct s3c_adc_client *client, unsigned int ch)
{
    DECLARE_WAIT_QUEUE_HEAD_ONSTACK(wake);//定义等待队列头
    int ret;

    client->convert_cb = s3c_convert_done;//convert回调函数，用于处理A/D转换结果
    client->wait = &wake;
    client->result = -1;

    //设置采样参数，通道为ch，次数均为1
    ret = s3c_adc_start(client, ch, 1);
    if (ret < 0)
        goto err;

    //休眠，条件client->result >= 0为真，唤醒，最长睡眠时间为HZ/2
    ret = wait_event_timeout(wake, client->result >= 0, HZ / 2);
    if (client->result < 0) {
        ret = -ETIMEDOUT;
        goto err;
    }

    client->convert_cb = NULL;
    return client->result;

err:
    return ret;
}
EXPORT_SYMBOL_GPL(s3c_adc_read);

A/D转换完成函数s3c_convert_done

static void s3c_convert_done(struct s3c_adc_client *client,
                 unsigned v, unsigned u, unsigned *left)
{
    client->result = v;//记录采样结果
    wake_up(client->wait);//唤醒等待队列中休眠的进程
}

设置采样参数s3c_adc_start

int s3c_adc_start(struct s3c_adc_client *client,
          unsigned int channel, unsigned int nr_samples)
{
    struct adc_device *adc = adc_dev;
    unsigned long flags;

    if (!adc) {
        printk(KERN_ERR "%s: failed to find adc
", __func__);
        return -EINVAL;
    }

    spin_lock_irqsave(&adc->lock, flags);//获得锁

    if (client->is_ts && adc->ts_pend) {
        spin_unlock_irqrestore(&adc->lock, flags);
        return -EAGAIN;
    }

    client->channel = channel;//设置通道
    client->nr_samples = nr_samples;//设置采样次数

    if (client->is_ts)
        adc->ts_pend = client;//如果是触摸屏，将client保存在ts_pend中
    else
        list_add_tail(&client->pend, &adc_pending);//如果不是触摸屏,挂到链表

    if (!adc->cur)//如果没有正在处理其他客户请求，则调用s3c_adc_try函数处理当前客户请求
        s3c_adc_try(adc);

    spin_unlock_irqrestore(&adc->lock, flags);//释放锁

    return 0;
}
EXPORT_SYMBOL_GPL(s3c_adc_start);

spin_lock_irqsave()是一个很便利的接口，它有以下动作：1、保存本地中断状态；2、关闭本地中断；3、获取自旋锁
spin_lock_irqsave()适用于在中断处理函数中需要用到自旋锁。
解锁时通过 spin_unlock_irqrestore完成释放锁、恢复本地中断到之前的状态等工作。
还有一对 spin_lock_irq 和 spin_unlock_irq，如果你确定在获取锁之前本地中断是开启的，那么就不需要保存中断状态，解锁的时候直接将本地中断启用就可以啦。
处理当前客户请求s3c_adc_try

static void s3c_adc_try(struct adc_device *adc)
{
    struct s3c_adc_client *next = adc->ts_pend;

    if (!next && !list_empty(&adc_pending)) {
        next = list_first_entry(&adc_pending,
                    struct s3c_adc_client, pend);
        list_del(&next->pend);
    } else
        adc->ts_pend = NULL;

    if (next) {
        adc_dbg(adc, "new client is %p
", next);
        adc->cur = next;
        s3c_adc_select(adc, next);
        s3c_adc_convert(adc);
        s3c_adc_dbgshow(adc);
    }
}

这段代码很简单，没有给注释，大体的功能是先：检查有没有触摸屏在等待，如果有，if后的条件为假，直接执行140行，然后设置当前客户为触摸屏，调用select、convert、dbgshow处理客户的AD请求；如果没有触摸屏在等待，就去链表中检查有没有非触摸屏客户，链表为空，则结束。
下面就是select、convert、dbgshow的分析
s3c_adc_select

static inline void s3c_adc_select(struct adc_device *adc,
                  struct s3c_adc_client *client)
{
    unsigned con = readl(adc->regs + S3C2410_ADCCON);//读ADCCON寄存器
    enum s3c_cpu_type cpu = platform_get_device_id(adc->pdev)->driver_data;

    client->select_cb(client, 1);//执行客户自定义的select回调函数

    if (cpu == TYPE_ADCV1 || cpu == TYPE_ADCV2)
        con &= ~S3C2410_ADCCON_MUXMASK;//将ADCCON中3-5位清零
    con &= ~S3C2410_ADCCON_STDBM;//将ADCCON的第2位清零
    con &= ~S3C2410_ADCCON_STARTMASK;//将ADCCON的第0位和第1位清零

    if (!client->is_ts) {
        if (cpu == TYPE_ADCV3)
            writel(client->channel & 0xf, adc->regs + S5P_ADCMUX);//非24XX，无视
        else if (cpu == TYPE_ADCV11 || cpu == TYPE_ADCV12)
            writel(client->channel & 0xf,
                        adc->regs + S3C2443_ADCMUX);//写ADCMUX,设置10选1开关MUX
        else
            con |= S3C2410_ADCCON_SELMUX(client->channel);
    }

    writel(con, adc->regs + S3C2410_ADCCON);//写ADCCON寄存器
}

s3c_adc_convert


static inline void s3c_adc_convert(struct adc_device *adc)
{
    unsigned con = readl(adc->regs + S3C2410_ADCCON);//读ADCCON寄存器

    con |= S3C2410_ADCCON_ENABLE_START;//将ADCCON的第0位置1，开启AD转换
    writel(con, adc->regs + S3C2410_ADCCON);//写ADCCON寄存器
}

对照前面的寄存器功能表，很容易就知道它就是开启了AD转换。。
s3c_adc_dbgshow

static void s3c_adc_dbgshow(struct adc_device *adc)
{
    //打印ADCCON、ADCTSC、ADCDLY三个寄存器的值
    adc_dbg(adc, "CON=%08x, TSC=%08x, DLY=%08x
",
        readl(adc->regs + S3C2410_ADCCON),
        readl(adc->regs + S3C2410_ADCTSC),
        readl(adc->regs + S3C2410_ADCDLY));
}

s3c_adc_convert函数启动AD转换，转换结束后，会触发ADC中断，下面看ADC中断处理函数
s3c_adc_irq

static irqreturn_t s3c_adc_irq(int irq, void *pw)//中断处理函数
{
    struct adc_device *adc = pw;
    struct s3c_adc_client *client = adc->cur;//获得当前请求ADC服务的客户
    enum s3c_cpu_type cpu = platform_get_device_id(adc->pdev)->driver_data;
    unsigned data0, data1;

    if (!client) {
        dev_warn(&adc->pdev->dev, "%s: no adc pending
", __func__);
        goto exit;
    }

    data0 = readl(adc->regs + S3C2410_ADCDAT0);//读ADCDAT0
    data1 = readl(adc->regs + S3C2410_ADCDAT1);//读ADCDAT1
    adc_dbg(adc, "read %d: 0x%04x, 0x%04x
", client->nr_samples, data0, data1);

    client->nr_samples--;//采样次数-1

    if (cpu == TYPE_ADCV1 || cpu == TYPE_ADCV11) {
        data0 &= 0x3ff;
        data1 &= 0x3ff;
    } else {
        /* S3C2416/S3C64XX/S5P ADC resolution is 12-bit */
        data0 &= 0xfff;//2416可以设置为12位，将12位以上清零
        data1 &= 0xfff;//data0和data1分别对应x、y坐标值
    }

    if (client->convert_cb)//如果指定了convert回调函数，则调用它处理A/D转换结果
        (client->convert_cb)(client, data0, data1, &client->nr_samples);

    if (client->nr_samples > 0) {//再采样一次
        /* fire another conversion for this */

        client->select_cb(client, 1);
        s3c_adc_convert(adc);//开启转换
    } else {
        spin_lock(&adc->lock);
        (client->select_cb)(client, 0);//如果不需要采样，就取消对用户的选择
        adc->cur = NULL;//设置当前客户为空

        /*检查是否还有客户在等待ADC服务，如果有，则将其设置为当前客户，
        并启动AD转换。*/
        s3c_adc_try(adc);
        spin_unlock(&adc->lock);
    }

exit:
    if (cpu == TYPE_ADCV2 || cpu == TYPE_ADCV3) {
        /* Clear ADC interrupt */
        writel(0, adc->regs + S3C64XX_ADCCLRINT);
    }
    return IRQ_HANDLED;
}

到此，ADC驱动分析结束

出处： http://blog.csdn.net/akuma90/article/details/45070733
