简介:
交叉线,又叫反线,线序按照一端568A,另一端568B的标准线序,并用RJ45水晶头夹好。
小结:淘宝上一般称作 “交叉式网线” 或 “双机互联网线”
线序:
一端: 568A
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
---|---|---|---|---|---|---|---|
白绿 |
绿 |
白橙 |
蓝 | 白蓝 | 橙 |
白棕 | 棕 |
一端: 568B
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
---|---|---|---|---|---|---|---|
白橙 |
橙 |
白绿 |
蓝 | 白蓝 | 绿 |
白棕 | 棕 |
小结: 568B就是在568A的基础上,将1-3、2-6分别对调而成;

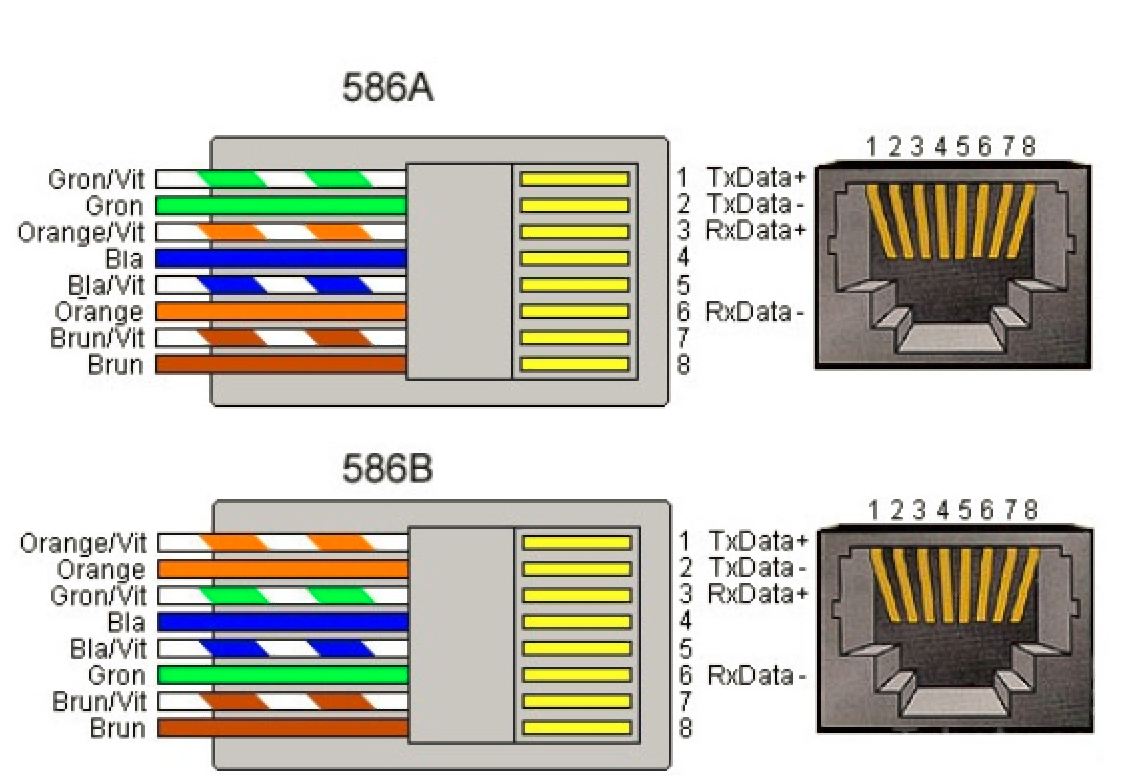

示意图:
提示: 下图为金手指朝向自己的俯视图;
适用环境:
- 交换机与交换机之间;
- HUB与HUB之间;
- PC与PC之间;
- HUB与交换机之间;
判断的原则:
如果设备两端的管脚定义完全相同,则使用交叉网线;
如果设备两端的管脚定义已经交叉,则使用直通网线;
扩展:
如果想制作直通网线(或叫 平行网线),那么就可以网线两端都按照568A制作 或者 网线两端都按照568B制作。
