友情提示:此内容可能不定期修正.

J-Link 软件版本:

V6.14a

AXD调试:

Config Target 相关:

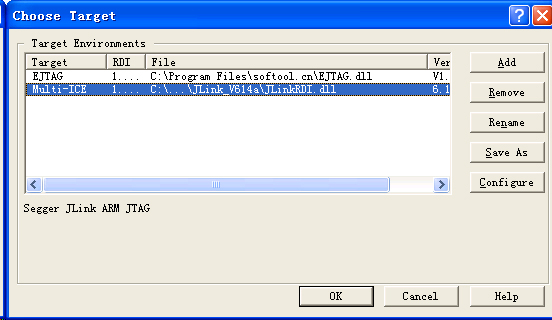

Options->Config Target中添加 JLinkRDI.dll,在Target Environments下拉列表中选中 JLinkRDI.dll:

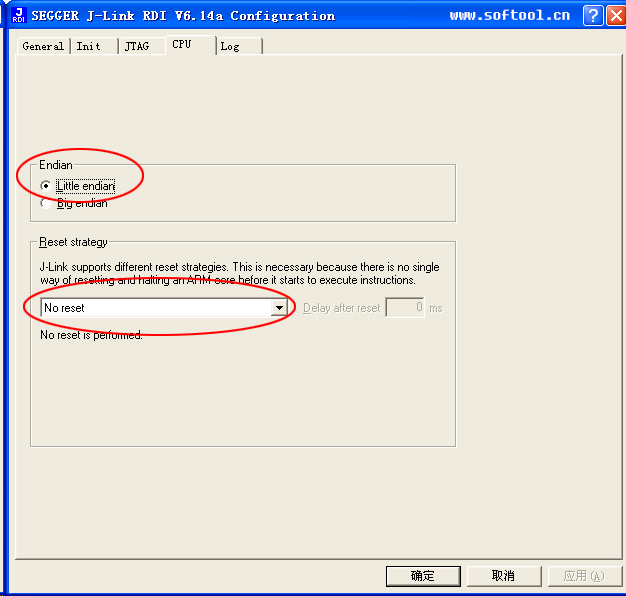

修改CPU选项卡 Reset strategy，如下图所示：


其它选项卡默认；

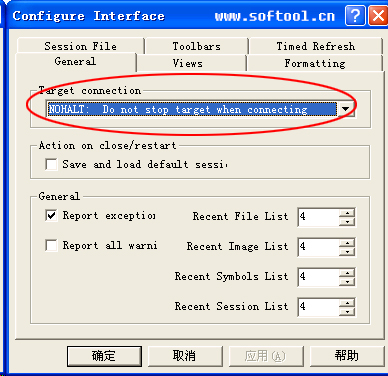

Config Interface 相关：


其中 Init_SDRAM.txt 初始化脚本内容如下(也可以从下面的附件直接下载)：

Setmem  0x53000000 0x00000000  32
Setmem  0x4A000008 0xFFFFFFFF  32
Setmem  0x4A00001C 0x000007FF  32
Setmem  0x53000000 0x00000000  32
Setmem  0x56000050 0x000055AA  32
Setmem  0x4C000014 0x00000007  32
Setmem  0x4C000000 0x00FFFFFF  32
Setmem  0x4C000004 0x00061012  32
Setmem  0x4C000008 0x00040042  32
Setmem  0x48000000 0x22111120  32
Setmem  0x48000004 0x00002F50  32
Setmem  0x48000008 0x00000700  32
Setmem  0x4800000C 0x00000700  32
Setmem  0x48000010 0x00000700  32
Setmem  0x48000014 0x00000700  32
Setmem  0x48000018 0x0007FFFC  32
Setmem  0x4800001C 0x00018005  32
Setmem  0x48000020 0x00018005  32
Setmem  0x48000024 0x008E0459  32
Setmem  0x48000028 0x00000032  32
Setmem  0x4800002C 0x00000030  32
Setmem  0x48000030 0x00000030  32

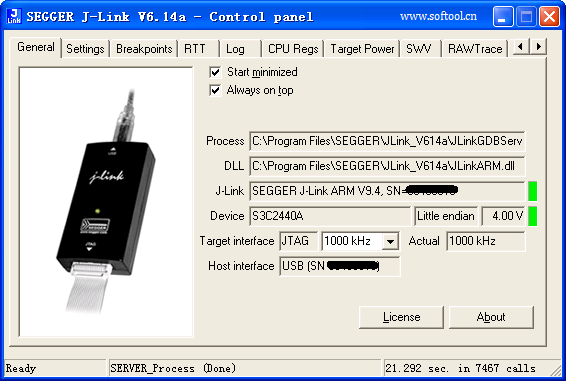

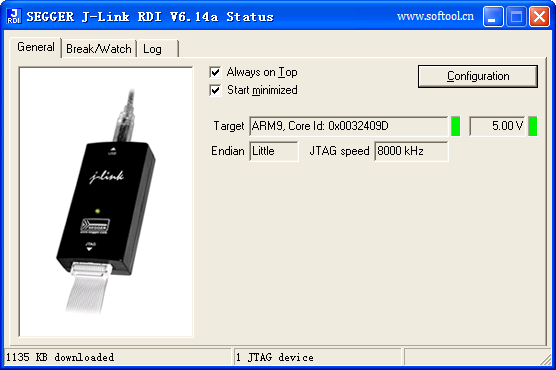

调试连接上之后的状态图：

参考：
