前言

转自这篇文章的目的只是想说明STM32实际并不是每个定时器都有双边沿检测的功能。

原文:

网友 chunxiahyc :

双边沿检测不是每个定时器都有，对于 F103，TIM2-TIM5都不能直接设置成双边沿捕捉，需要自己在中断用代码实现。F1的HAL库里的双边沿检测是给高级定时器TIM1，TIM8使用的。此外F4的TIM2是有双边沿检测的。我之前用的F401，现在改为F103节省成本，同样是TIM2，发现就是不能双边沿触发，最后才发现是这个问题。

网友 江苏大学 ：

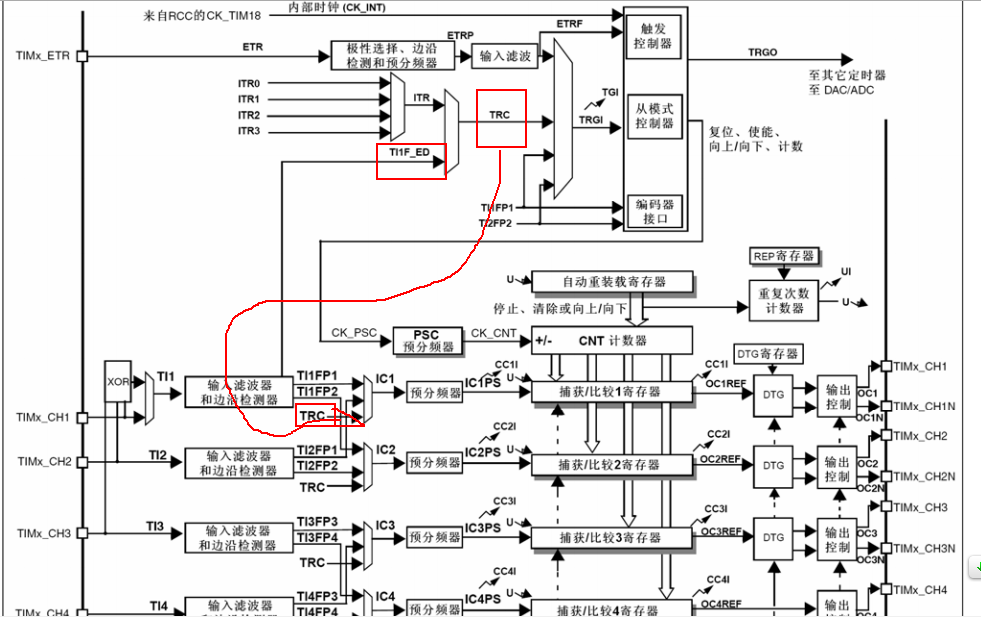

以定时器1为例说明设置双边沿触发的方法：

  • 设置输入捕获映射到TRC，即捕获/比较模式寄存器 CCMR的CC1S[1：0]写入11 ;
  • 然后将从模式控制寄存器 SMCR的TS[6：4]写入100，以检测TI1的边沿（上升沿和下降沿）;
    注意SMCR寄存器低4位SMS[1:0]保持为0不要动，这样就会捕获CH1输入信号的双边沿了。

来源：http://www.openedv.com/posts/list/12644.htm
状态：文章内容，本站尚未验证
