STM32F10x加密详解

STM32可以对存储在flash上的程序进行读保护
启动读保护后,用户就不能再读写程序了,所以,在烧写程序之前,需要程序调用关闭读保护.关闭读保护后,会自动清空flash上的程序

头文件

头文件位于:#include “stm32f10x_flash.h”

启动保护

启动保护,用在main()函数初始化时调用:

void Set_Protect(void) //启动保护
{
 　　if(FLASH_GetReadOutProtectionStatus() != SET)
　　{
　　　　FLASH_Unlock(); //解锁
　　　　FLASH_ReadOutProtection(ENABLE);
　　　　FLASH_Lock();//上锁
　　}
}

注意:
当代码第一次调用Set_Protect()函数启动读保护时。
期间不能再次调用Off_Protect()函数关闭读保护,需要重新断电才能关闭读保护(因为Flash状态启动读保护后,不能立即设置Status=1)

关闭读保护

关闭读保护,在串口接收某个有效数据或按下某个按键时,调用:

void Off_Protect(void) //关闭保护
{
　　if(FLASH_GetReadOutProtectionStatus() != RESET)
　　{
　　　　FLASH_Unlock(); //不解锁FALSH也可设置读保护
　　　　FLASH_ReadOutProtection(DISABLE);
　　　　FLASH_Lock();//上锁
　　}
}

运行测试

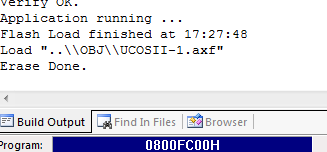

1.第一步,下载程序

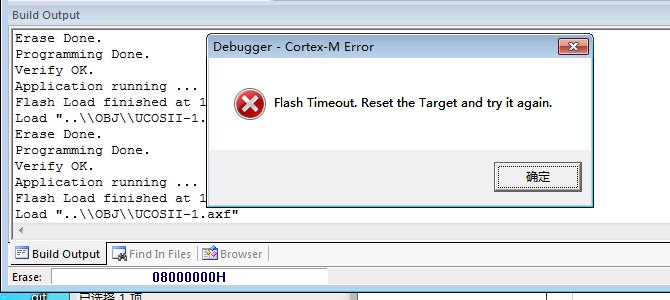

2.下载成功后,再次烧写程序,校验是否启动读保护(因为启动读保护后,不能进行读写程序了)

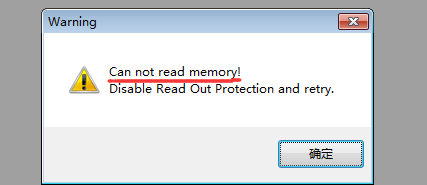

3.通过ST-LINK Utility工具尝试连接芯片,发现确实不能读数据了

然后只要代码调用Off_Protect()函数,便可以取消保护了
