在AD中主要有三种测量距离的方式

在AD中主要有三种测量距离的方式：

Reports → MeasureDistance

功能：点到点的距离测量
菜单栏命令：Reports→MeasureDistance
快捷键：RM或Ctrl+M。

例如：

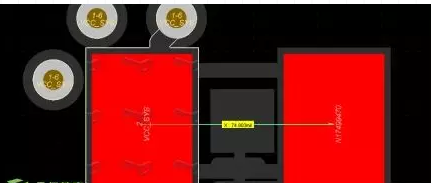

依次点选中两个电阻的焊盘中心，可以测量出这两个焊盘的中心距离。

Reports → Measure Primitives

功能：边缘缘到边缘的距离测量。选中需要测量距离的两个对象，软件会计算两个对象之间的最短距离。
菜单栏命令：Reports→Measure Primitives
快捷键：RP，光标先变成十字形状

例如：

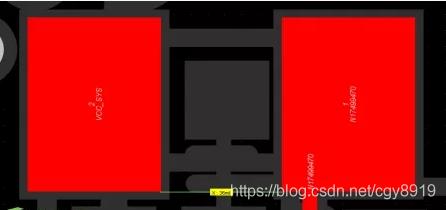

依次选中两个焊盘后

Reports → Measure Selected Objects

功能：用来测量线的周长
菜单栏命令：Reports→Measure Selected Objects
快捷键：RS
使用频率：该功能比较少用。

例如：

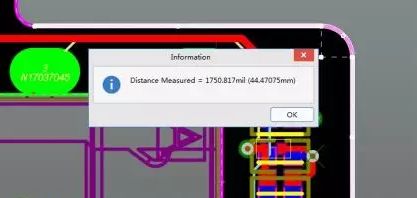

首先选中要测量的线，可以包括圆弧即其他曲线，使用测量命令得到线的总长度为。（这个功能还可以运用到检测等长走线的总长度。）
