输入阻抗和输出阻抗的计算

输入阻抗

输入阻抗（input impedance)是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

如果输入阻抗很高，那么只需要很小的电流，这就为前级的电流输出能力减少了很大负担。所以电路设计中尽量提高输入阻抗。

输出阻抗

输出阻抗（output impedance) 含独立电源网络输出端口的等效电压源(戴维南等效电路）或等效电流源(诺顿等效电路）的内阻抗。其值等于独立电源置零时，从输出端口视入的输入阻抗。

输出阻抗，是指电路负载从电路输出端口反着看进电路时电路所等效的阻抗，其实主要是针对能量源或者输出电路来说的，是能量源在输出端测到的阻抗，俗称内阻。

对电压源而言，输出阻抗越小，驱动负载的能力越大（负载消耗的功率越大）。

对电流源而言，当R=r时，负载可获得最大功率。R为负载阻抗，r为电流源输出阻抗，也称为电流源内阻。

个人的理解与计算

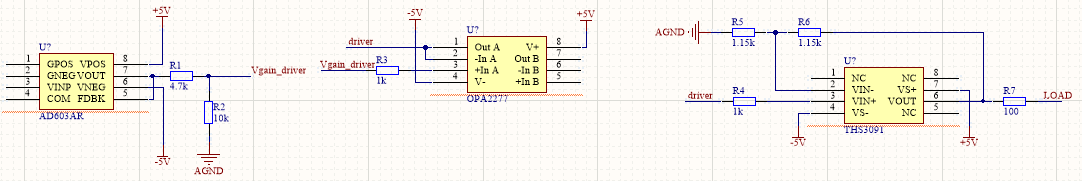

把AD603的输出看作一个电压源，那么它的输出阻抗是：独立电源置零（看做Vout端口里有一个电源，但是电压为0，即直接与地连接），从Vgain_driver端看进去（或者看做在此处有一个电压源），那么它的AD603的输出阻抗为R1与R2的并联电阻，约为3.2KΩ。

把THS3091的输出看作一个电压源，那么它的输出阻抗是：就是R7，即输出阻抗为100Ω。

把OPA2277看作一个负载，那么它的输入阻抗是：从Vgain_driver端看进去（或者看做在此处有一个电压源），那么它的输入阻抗为R3+R4+R5再加上OPA2277和THS3091的2,3引脚之间的电阻，即为无穷大。

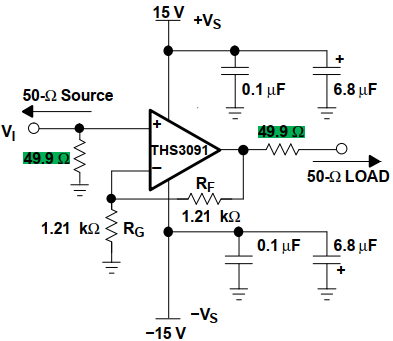

THS3091的输入阻抗和输出阻抗：就是两个高亮电阻，即为49.9Ω。实际上输入阻抗为：49.9Ω与THS3091正负端电阻+Rg的并联电阻，计算后的阻抗几乎与49.9Ω一样。输出阻抗：把THS3091的输出端看作电压源，此时为0V，即直接接地，即小黑点处为地，那么输出阻抗就为49.9Ω。

总结：计算输入阻抗和输出阻抗，要找到电流流向，即找到假设电源与地之间存在的阻抗。
