简介

The MC14051B, MC14052B, and MC14053B analog multiplexers are digitally−controlled analog switches.

MC14051B，MC14052B和MC14053B模拟多路复用器是数控模拟开关。

multiplexer 复用器

The MC14051B effectively implements an SP8T solid state switch, the MC14052B a DP4T, and the MC14053B a Triple SPDT.

MC14051B有效实现SP8T固态开关，MC14052B和DP4T，以及MC14053B是一款三重SPDT(即：三组单刀双掷开关)。

SPST、SPDT、SP3T、SP4T、SP6T、SP8T的意思：单刀单掷开关(SPST)、单刀双掷开关(SPDT)、SP3T(单刀三掷开关)、SP4T(单刀四掷开关)、SP6T(单刀六掷开关)、SP8T(单刀八掷开关)

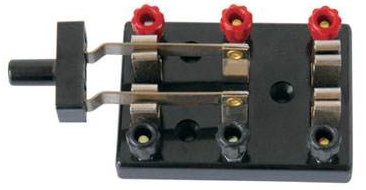

比较直观的单刀双掷开关可以参考下图:


双刀双掷开关如下图:

All three devices feature low ON impedance and very low OFF leakage current.

这三款器件都具有低导通功能阻抗和非常低的OFF漏电流。

Control of analog signals up to the complete supply voltage range can be achieved.

控制模拟可以实现高达整个电源电压范围的信号。

关于MC14053B

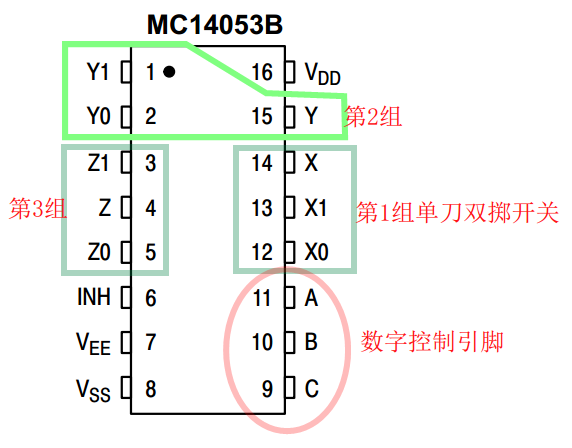

管脚图

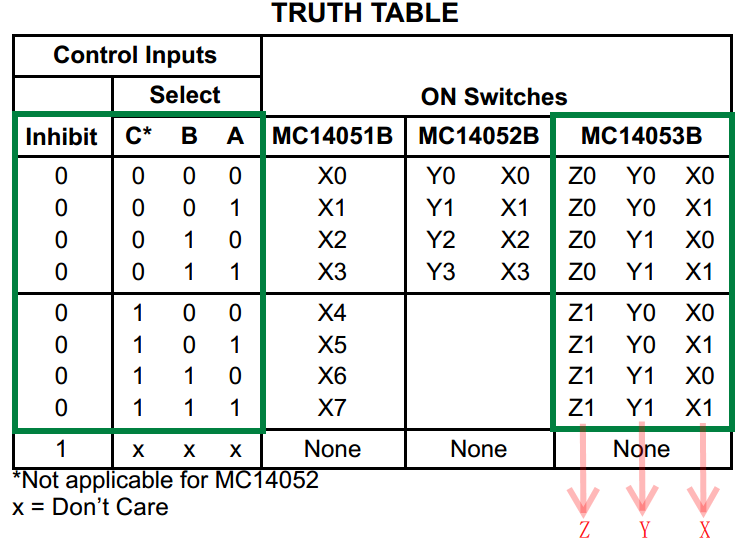

真值表

当Pin6=0，通过控制上图中的数字控制引脚ABC来切换对应的开关;

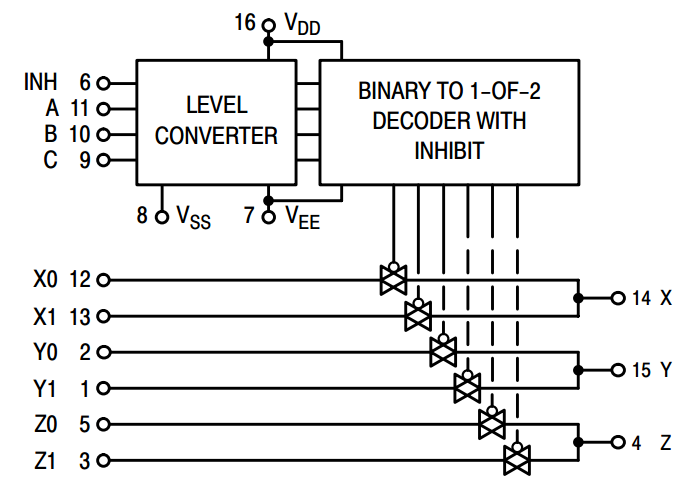

功能图
