搭建好环境后,在终端敲 glade 即可启动glade工具。

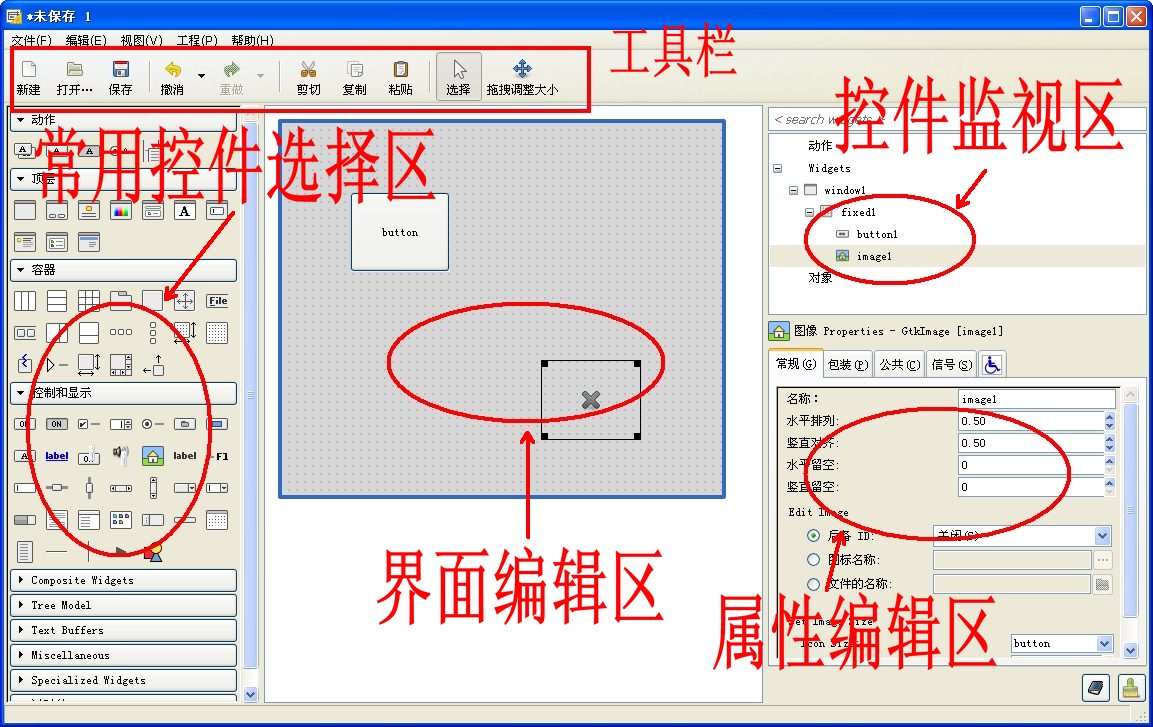

glade的整体框图:

17_glade的使用 - 图1

常用控件选择区:列举了常用的控件,常用的有三类:顶层(主窗口等),容器(各种布局容器等),控制和显示(按钮、便签、图片控件等)

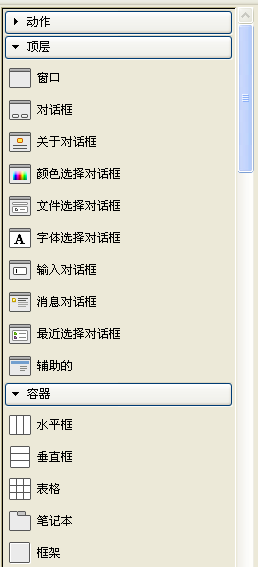

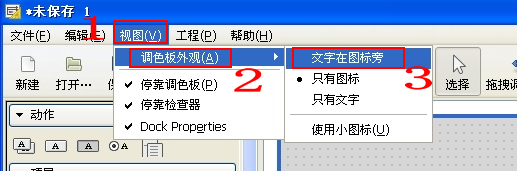

当鼠标放在控件时,会自动显示控件的中文文字,同时,还能人为设置,如下图:

17_glade的使用 - 图2


17_glade的使用 - 图3

界面编辑区:把控件拖放在这进行进行相应的布局

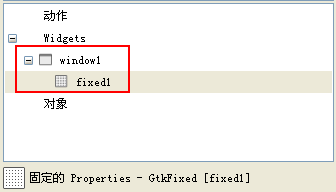

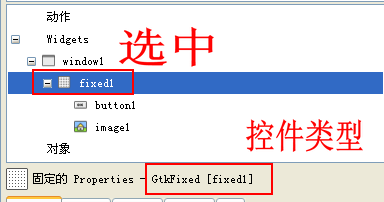

控件监视区:能够看到界面上所有的控件,同时,选中这个控件,可以看到这个控件的具体类型

17_glade的使用 - 图4

属性编辑区:编辑选中控件的常用属性,如窗口设置标题、窗口类型、屏幕上显示位置等。

工具栏:常用的有以下几个按钮
新建:新建一个glade文件
打开:打开一个已经存在的glade文件
保存:保存一个glade文件
选择:按了这个按钮, 才能选择控件
拖拽调整大小:按了这个按钮,才能移动控件的位置,改变控件的大小

17_glade的使用 - 图5

现在开始学习Glade的操作。
选择控件时,一定要先按工具栏的“选择”按钮
操作时,支持撤销(Ctrl+z)和恢复(Ctrl+y)等window的快捷键

操作的流程和布局的过程是一致的:
1)选择主窗口,根据需要设置窗口的相应属性
2)选择布局容器
3)根据需要选择相应的控件,根据需要设置控件的相应属性

第一步:选择主窗口,根据需要设置窗口的相应属性

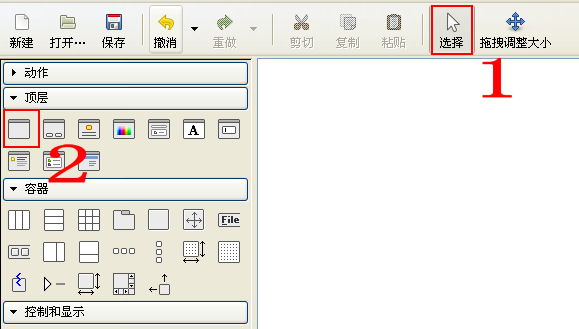

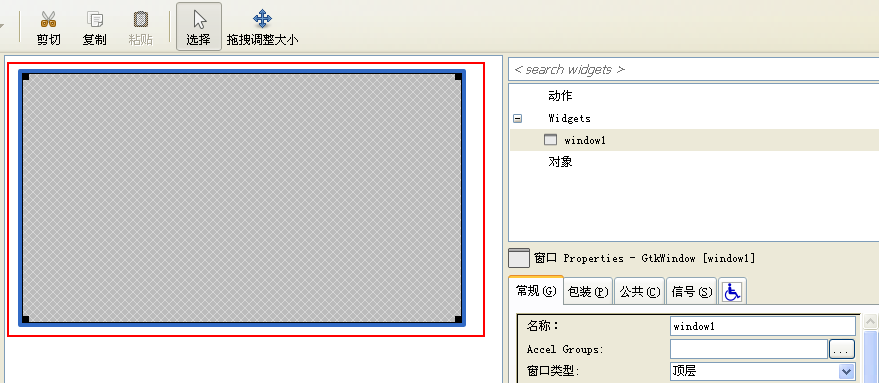

1)选择窗口

17_glade的使用 - 图6


17_glade的使用 - 图7

2)设置窗口标题:我们一起学习Glade;固定窗口大小;设置窗口位置:中心

17_glade的使用 - 图8

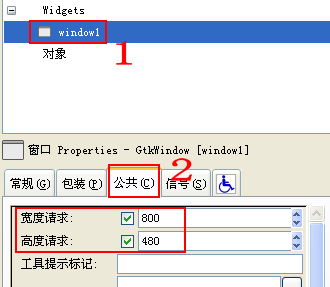

3)设置窗口的宽度和高度

17_glade的使用 - 图9

第二步:选择布局容器(固定布局能允许用户任意布局,所以我们选择此布局)

17_glade的使用 - 图10

17_glade的使用 - 图11

第三步:根据需要选择相应的控件,根据需要设置控件的相应属性(每个控件的设置方法都差不多,这里以“按钮”为例)

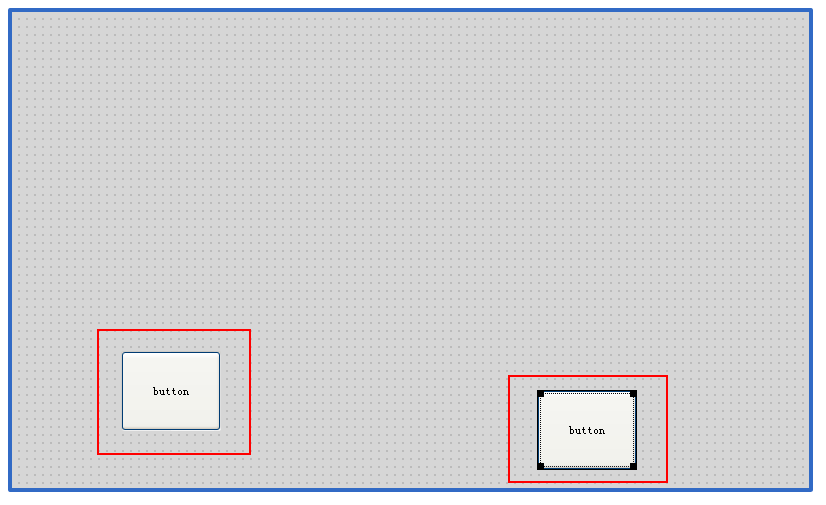

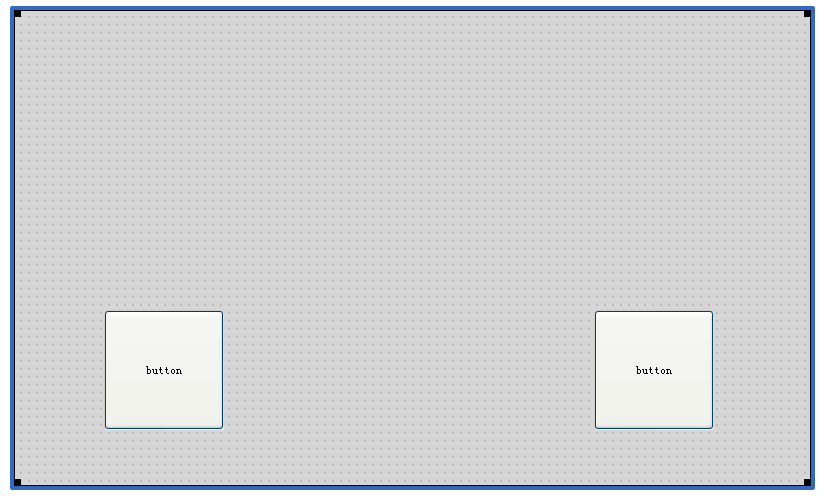

1)选择两个按钮

17_glade的使用 - 图12

17_glade的使用 - 图13


17_glade的使用 - 图14


2)调整按钮的位置以及其大小(有两种方法可以设置)

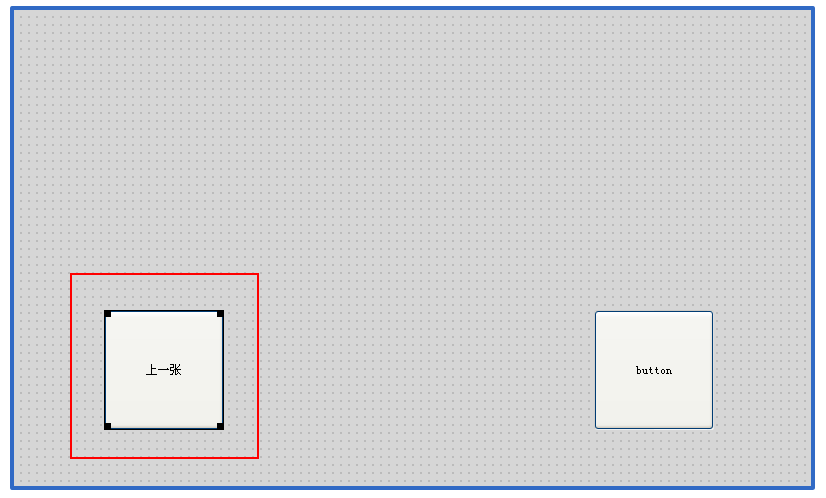

A)在界面编辑区里通过拖拽方式进行调整

17_glade的使用 - 图15

B)通过属性编辑区进行设置(先设置起点坐标,再设置其宽度和高度)

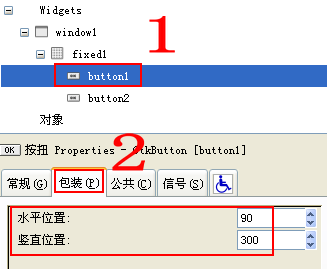

a) 设置控件的起点坐标

17_glade的使用 - 图16

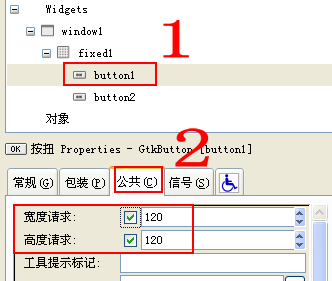

b)设置控件的宽度和高度

17_glade的使用 - 图17


17_glade的使用 - 图18

4)设置按钮的属性

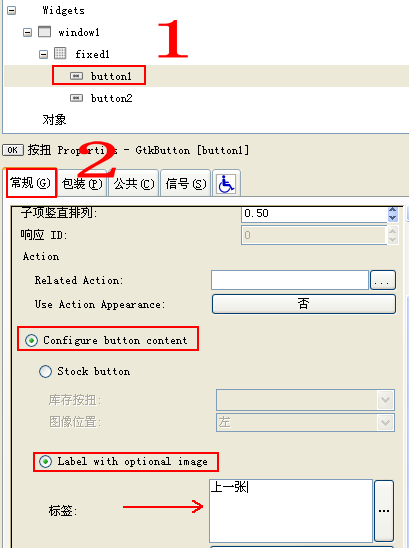

A)第一个按钮作为带文本内容的普通按钮

17_glade的使用 - 图19

17_glade的使用 - 图20

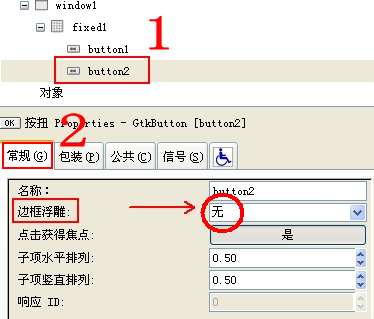

B)第二按钮为没边框的按钮
按钮去边框

17_glade的使用 - 图21

17_glade的使用 - 图22

其它控件的操作方法也是差不多的,这里就不一一列举。

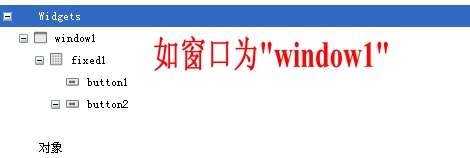

在代码操作时,我们需要关心的是,如何通过代码获得这个界面的控件,如本例子中的(主窗口,按钮),而在界面里,每个控件都有一个标识名称,这个标识名称就是在控件监视区的名字,我们代码里就通过这个标识名称来获取界面里的控件:

17_glade的使用 - 图23

这个标识名称是可以修改的,如下图

17_glade的使用 - 图24

17_glade的使用 - 图25

到这里,我们的界面就已经设置好了(一个主窗口里放了一个固定布局,布局里还放了2个按钮),保存这个界面即可使用,保存的时候选择合适路径以默认方式保存即可,文件的后缀名可以任意,为了易于辨别文件,我们最好以 .glade 后缀,这里保存为test.glade。

代码操作

可以简单分为两步:

1)读取glade文件

// 创建GtkBuilder对象,GtkBuilder在<gtk/gtk.h>声明

GtkBuilder *builder = gtk_builder_new();

// 读取test.glade文件的信息,保存在builder指针变量里

gtk_builder_add_from_file(builder, "./test.glade", NULL);

2)获取glade文件里的控件

// 获取窗口控件指针,注意"window1" 要和glade里的标志名称匹配
GtkWidget *window = GTK_WIDGET(gtk_builder_get_object (builder, "window1"));

完整代码如下:

#include <gtk/gtk.h>

int main(int argc, char *argv[])
{
    gtk_init(&argc, &argv);

    // 创建GtkBuilder对象, GtkBuilder在<gtk/gtk.h>声明
    GtkBuilder *builder = gtk_builder_new();

    // 读取test.glade文件的信息,保存在builder指针变量里,返回值不为空代表读取成功
    if( !gtk_builder_add_from_file(builder, "./test.glade", NULL) ){
            printf("cannot load file!");
    }

    // 获取窗口控件指针,注意"window1" 要和glade里的标志名称匹配
    GtkWidget *window = GTK_WIDGET(gtk_builder_get_object (builder, "window1"));

    gtk_widget_show_all(window);

    gtk_main();

    return 0;
}

运行效果图如下:

17_glade的使用 - 图26

通过上面的例子,利用 glade 工具, 我们可以通过拖放控件的方式快速设计出用户界面,可以很直观地进行相应的布局。但是,如果我们要想实现更多的功能,如给窗口设置背景图,让按钮做相应操作,我们还得通过代码实现。glade只是辅助我们设计窗口,它不是万能的。
