GTK界面只要有图片的地方，其底层实际上是通过绘图实现的，所以，我们很有必要学习一下绘图，这里我们使用 Cairo 进行相应的绘图操作。

Cairo是用于绘制二维矢量图形的跨平台图形库，采用 C 语言实现，又被许多其它计算机语言所绑定。我们可以使用Cairo库在窗口中绘图，也可以用于生成PNG图片、PDF、PostScript、SVG文件。Cairo同时也是自由软件库，自 GTK+ 2.8 版本开始，Cairo成为GTK+库的一部分。

绘图实际上也是事件的一种，GTK中，绘图事件也叫曝光事件。

绘图时所触发的信号：expose-event

只要触发曝光事件信号”expose-event”，就会自动调用所连接的回调函数。

这里需要注意的是：曝光事件信号 “expose-event” 默认的情况下，是自动触发的(当然也可以人为触发)，就算我们不作任何操作，”expose-event”信号也有可能自动触发。前面我们学习中，我们按一下按钮就人为触发 “clicked” 信号，按一下鼠标人为触发 “button-press-event” 信号，如果我们不操作按钮，不操作鼠标，其对应的信号永远不会触发。

曝光事件信号 “expose-event” 什么时候会自动触发呢？

窗口状态（移动，初始化，按按钮……）改变，只用我们肉眼能看到窗口上有变化，它都会自动触发曝光事件信号”expose-event”，然后就自动会调用它所连接的回调函数，但是，它不是刷新窗口的全部区域，它是按需要局部刷新，哪儿变化了就刷新那个变化的区域。

当然我们也可以人为触发曝光事件信号”expose-event”，并且指定刷图区域：

触发信号，并且刷新图片的整个区域：

void gtk_widget_queue_draw(GtkWidget *widget );

widget：控件指针

触发信号，并指定刷图区域：

void  gtk_widget_queue_draw_area( GtkWidget *widget,
                                    gint x,
                                    gint y,
                                    gint width,
                                    gint height);

widget：控件指针
x, y：刷图的起点坐标
width, height：刷图的宽、高

需要注意的是，我们绘图的操作不是写在任何函数都行，尽量在曝光事件信号 “expose-event” 所连接的回调函数里进行相应的绘图操作。

gboolean callback( GtkWidget *widget,
                    GdkEventExpose *event,
                    gpointer data )
{
    // 绘图的相关操作
    ……
    return FALSE; // 尽量返回FALSE
}

如果窗口里有其它控件，回调函数必须返回FALSE，否则窗口里的控件会被绘图覆盖。

使用 Cairo , 需要包含的头文件：#include <cairo.h>。

创建Cairo环境：

cairo_t *gdk_cairo_create( GdkDrawable *drawable );

drawable：绘图区域
返回值：cairo绘图环境指针

注意：如果给窗口绘图，窗口本身不能绘图，窗口本质上是一个结构体，里面有个window成员，这个window成员才是真正的绘图区域。

如：

GtkWidget *w = gtk_window_new( GTK_WINDOW_TOPLEVEL );

cairo_t *cr = gdk_cairo_create(w->window); // 注意传的参数

回收资源:

void cairo_destroy(cairo_t *cr);

参数：cairo绘图环境指针

设置画图的图片：

void gdk_cairo_set_source_pixbuf( cairo_t *cr,
                                    const GdkPixbuf *pixbuf,
                                    double pixbuf_x,
                                    double pixbuf_y );

cr：cairo绘图环境指针
pixbuf：图片资源对象
pixbuf_x，pixbuf_y：画图的起点位置

绘制设置好的图片：

void cairo_paint(cairo_t *cr);

cr：cairo绘图环境指针

注意：如果绘制图片后想继续写字或画线，必须手动设置画笔颜色( cairo_set_source_rgb() ), 否则，字体或线条会被图片覆盖。

如果在窗口上绘图，要设置允许窗口绘图：

void gtk_widget_set_app_paintable( GtkWidget *widget,
                                    gboolean app_paintable )

widget：控件指针
app_paintable：TRUE允许绘图，FALSE不允许

绘图注意事项(能不用绘图尽量不用，绘图效率较低)：
1）尽量不要在绘图回调函数做太多的复杂数据处理，绘图的任务只是绘图，尽量不要做别的事情 (因为绘图随时有可能自动调用，导致效率很低)
2）绘图回调函数里一定不要调用gtk_widget_queue_draw() (因为会导致死循环，效率很低)

void fun()
{
    gtk_widget_queue_draw() // error
}

绘图流程：
1)允许窗口能绘图(顺序随意)
2)连接曝光信号”expose-event”
3)实现绘图回调函数（绘图是绘窗口里面的window成员，在GtkWidget这个结构体里能找到这个成员 ）

以下例子为，通过绘图实现背景，按按钮窗口的笑脸会移动：

#include <cairo.h>    // 绘图所需要的头文件
#include <gtk/gtk.h>

int startx = 0;
int w = 400;
int h = 300;

// 绘图事件
gboolean on_expose_event (GtkWidget * widget, GdkEventExpose *event, gpointer data)
{
    cairo_t *cr = gdk_cairo_create(widget->window);    // 创建cairo环境

    // 画背景图
    // 获取图片
    GdkPixbuf *src_pixbuf = gdk_pixbuf_new_from_file("./image/back.jpg", NULL);
    // 指定图片大小
    GdkPixbuf* dst_pixbuf = gdk_pixbuf_scale_simple(src_pixbuf, w, h, GDK_INTERP_BILINEAR);
    // dst_pixbuf作为cr环境的画图原材料，(0, 0)：画图的起点坐标
    gdk_cairo_set_source_pixbuf(cr, dst_pixbuf, 0, 0);
    cairo_paint(cr);    // 绘图
    g_object_unref(dst_pixbuf);
    g_object_unref(src_pixbuf);

    // 画笑脸
    src_pixbuf = gdk_pixbuf_new_from_file("./image/face.png", NULL);
    dst_pixbuf = gdk_pixbuf_scale_simple(src_pixbuf, 80, 80, GDK_INTERP_BILINEAR);
    gdk_cairo_set_source_pixbuf(cr, dst_pixbuf, startx, (h/10)*3);
    cairo_paint(cr);
    g_object_unref(dst_pixbuf);
    g_object_unref(src_pixbuf);

    /*
    // 绘图与写字共存的测试
    // 如果绘完图片后想继续写字或画线，
    // 必须手动设置画笔颜色cairo_set_source_rgb()
    // 否则，字体或线条会被图片覆盖。
    cairo_set_source_rgb(cr, 0.627, 0, 0);  // 设置字体颜色
    cairo_set_font_size(cr, 40.0);            // 设置字体大小
    cairo_move_to(cr, 50.0, 130.0);            // 写字的起点坐标
    cairo_show_text(cr, "This is a test");    // 写字
    */

    cairo_destroy(cr);    // 回收所有Cairo环境所占用的内存资源

    return FALSE;    // 必须返回FALSE
}

// 按钮按下回调函数
void deal_button_clicked(GtkWidget *widget, gpointer data)
{
    startx += 20;
    if(startx >= w){
        startx = 0;
    }

    gtk_widget_queue_draw( GTK_WIDGET(data) );    // 更新刷图区域
}

int main (int argc, char *argv[])
{
    gtk_init (&argc, &argv);

    GtkWidget *window = gtk_window_new (GTK_WINDOW_TOPLEVEL); // 顶层窗口
    g_signal_connect(window, "destroy", G_CALLBACK (gtk_main_quit), NULL);
    gtk_window_set_position(GTK_WINDOW(window), GTK_WIN_POS_CENTER);    // 中央位置显示
    gtk_widget_set_size_request(window, 400, 300);            // 窗口最小大小
    gtk_window_set_resizable(GTK_WINDOW(window), FALSE);    // 固定窗口的大小

    GtkWidget *table = gtk_table_new(5, 5, TRUE);    // 表格布局容器
    gtk_container_add(GTK_CONTAINER(window), table); // 容器加入窗口

    // button
    GtkWidget *button = gtk_button_new_with_label("click me");        // 按钮
    g_signal_connect(button, "clicked", G_CALLBACK(deal_button_clicked), window);
    gtk_table_attach_defaults(GTK_TABLE(table), button, 3, 4, 4, 5);// 把按钮加入布局

    // 绘图事件信号与回调函数的连接
    g_signal_connect(window, "expose-event", G_CALLBACK(on_expose_event), NULL);

    gtk_widget_set_app_paintable(window, TRUE);    // 允许窗口可以绘图

    gtk_widget_show_all(window);    // 显示所有控件

    gtk_main();

    return 0;
}

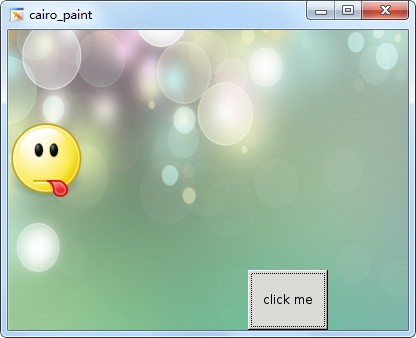

程序运行效果图如下：
